Dławnica kablowa kątowa M25 IP55 bez uszczelnienia SKINDICHT SE-M 25x1,5 bez E+D | 52108011 Lapp Kabel

Opis i Kluczowe Cechy

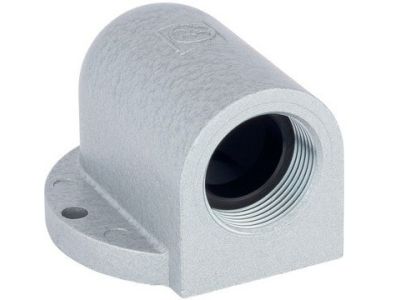

Dławnica kablowa kątowa SKINDICHT® SE-M 25x1,5 bez E+D (symbol 52108011) od renomowanego producenta Lapp Kabel to solidne rozwiązanie do prowadzenia kabli w miejscach o ograniczonej przestrzeni. Wykonana z cynku ciśnieniowego, zapewnia stabilność i odporność na korozję. Gwint metryczny M25 oraz stopień ochrony IP55 (po montażu z o-ringiem) gwarantują bezpieczne i szczelne wprowadzenie przewodu do obudowy.

• Gwint M25: Uniwersalny rozmiar metryczny umożliwia współpracę z dławnicami SKINTOP®/SKINDICHT® oraz złączkami węży SILVYN®.
• Stopień ochrony IP55 (z o-ringiem): Zintegrowany o-ring niezawodnie uszczelnia obudowę kątową, chroniąc wnętrze przed pyłem i strugami wody.
• Materiał – cynk ciśnieniowy, bezhalogenowy: Wytrzymała i odporna na korozję konstrukcja, bezpieczna w przypadku pożaru (brak halogenów).
• Kołnierz z 2–4 otworami mocującymi: Prosty, odporny na obracanie montaż do zewnętrznej ściany obudowy bez gwintu – wystarczy otwór przejściowy.
• Kompaktowa budowa kątowa: Niewielkie rozmiary pozwalają na instalację w ciasnych przestrzeniach, gdzie standardowa dławnica prosta by się nie zmieściła.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm i oznakowany jest znakiem CE. Stopień ochrony IP55 osiągnięto dzięki zastosowaniu uszczelnienia o-ring zgodnego z wymaganiami klasy ochrony obudowy. Produkt nie zawiera halogenów.

Zastosowanie

Dławnica kablowa kątowa SKINDICHT SE-M znajduje zastosowanie wszędzie tam, gdzie kabel musi być wyprowadzony z obudowy pod kątem, a przestrzeń montażowa jest ograniczona.

• Wprowadzanie kabli do rozdzielnic i szaf sterowniczych od zewnętrznej strony ściany – bez konieczności wiercenia gwintu w obudowie.
• Instalacje w maszynach i urządzeniach przemysłowych z ciasną zabudową wewnętrzną, zwłaszcza w narożnikach.
• Łączenie z metrycznymi złączkami węży SILVYN® w systemach prowadzenia kabli giętkich.
• Zastosowanie w strefach o podwyższonej wilgotności (IP55) – na zewnątrz lub w halach produkcyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Dławnicę mocuje się za pomocą kołnierza do zewnętrznej ściany obudowy – wcześniej należy wykonać otwór przejściowy o odpowiedniej średnicy. Przed montażem sprawdź, czy o-ring jest prawidłowo osadzony – zapewnia on stopień ochrony IP55. Moment dokręcania śrub mocujących – zgodnie z dokumentacją techniczną producenta. Przekrój kabla dobierz do gwintu M25 oraz obciążenia prądowego zgodnie z obowiązującymi normami.

FAQ

• Czy dławnica ma wbudowane uszczelnienie na kablu? Nie, to wersja bez uszczelnienia (oznaczenie "wo. E+D"). Dławnica stanowi jedynie kątowe prowadzenie kabla; uszczelnienie kabla realizuje dławnica główna w otworze wewnętrznym (np. SKINTOP) – produkt pełni funkcję adaptera kątowego do ściany obudowy.
• Jaki stopień ochrony osiągam po montażu? Przy prawidłowym zamontowaniu o-ringa (dołączonego w zestawie) zespół uzyskuje co najmniej IP55. Dławnica składowa (np. SKINTOP) musi mieć deklarowany stopień ochrony, aby całość spełniała wymagania.
• Czy mogę użyć tej dławnicy z wężem kablowym? Tak. Gwint M25 pasuje do złączek węży SILVYN®; dławnica została zaprojektowana do współpracy z metrycznymi złączkami węży, zapewniając stabilne i kątowe wyprowadzenie węża z obudowy.
