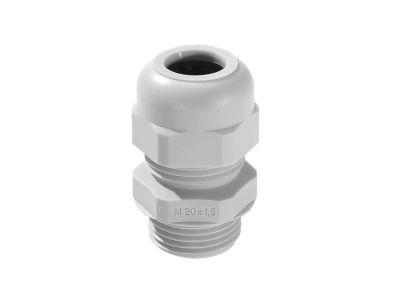

Dławnica kablowa (Dławik) PKVM 20x1,5 IP68 051009 | 05100677 PROTEC.class

Opis i Kluczowe Cechy

Dławnica kablowa PKVM 20x1,5 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o zapewnieniu najwyższej szczelności i bezpieczeństwa połączeń kablowych. Wykonana z wysokiej jakości poliamidu, charakteryzuje się całkowitą bezhalogenowością, co jest kluczowe w systemach bezpieczeństwa przeciwpożarowego – w przypadku pożaru materiał ten nie wydziela toksycznych gazów. Produkt jest również bezsilikonowy, co pozwala na jego stosowanie w lakierniach i przemyśle motoryzacyjnym bez ryzyka zanieczyszczenia powierzchni.

• Stopień ochrony IP68: Zgodnie z normą EN 60529, dławnica gwarantuje pełną pyłoszczelność oraz ochronę przed skutkami ciągłego zanurzenia w wodzie, co czyni ją idealnym rozwiązaniem do trudnych warunków środowiskowych.
• Zintegrowana warga uszczelniająca: W rozmiarze M20 zastosowano innowacyjną wargę uszczelniającą, która zapewnia doskonałe przyleganie do obudowy bez konieczności stosowania dodatkowych uszczelek zewnętrznych.
• Odporność termiczna i UV: Szeroki zakres temperatury pracy od -40°C do +100°C oraz odporność na promieniowanie ultrafioletowe pozwalają na montaż dławnicy zarówno wewnątrz budynków, jak i w instalacjach zewnętrznych narażonych na bezpośrednie działanie słońca.
• Gwint metryczny: Gwint o rozmiarze M20 i skoku 1,5 mm o długości 10 mm zapewnia stabilne i pewne osadzenie w otworach gwintowanych lub przy użyciu nakrętek kontrujących.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłej zgodności z europejskimi standardami technicznymi. Spełnia wymagania normy EN 50262, która określa parametry dławnic kablowych w instalacjach elektrycznych. Stopień ochrony został zweryfikowany zgodnie z EN 60529. Dzięki wykonaniu z poliamidu bezhalogenowego, dławnica wpisuje się w rygorystyczne wymogi bezpieczeństwa dotyczące emisji dymu i substancji korozyjnych.

Zastosowanie

Dławnica PKVM 20x1,5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroinstalacyjnym. Jest niezastąpiona przy budowie szaf sterowniczych, rozdzielnic elektrycznych oraz w systemach automatyki przemysłowej. Dzięki wysokiej odporności na czynniki zewnętrzne, doskonale sprawdza się w:

• Instalacjach fotowoltaicznych (odporność na UV).
• Przemyśle maszynowym, gdzie wymagana jest wysoka wytrzymałość mechaniczna.
• Budownictwie użyteczności publicznej, gdzie priorytetem jest stosowanie materiałów bezhalogenowych.
• Systemach oświetlenia zewnętrznego i monitoringu wizyjnego.

Wskazówki Montażowe

Podczas montażu dławnicy PKVM 20x1,5 należy zwrócić uwagę na odpowiednie przygotowanie otworu montażowego. Dla gwintu M20 zaleca się otwór o średnicy nominalnej 20 mm. Dzięki zintegrowanej wardze uszczelniającej, dławnicę należy dokręcać z odpowiednim momentem obrotowym, aby zapewnić deklarowaną szczelność IP68, unikając jednocześnie nadmiernego odkształcenia korpusu. Długość gwintu wynosząca 10 mm pozwala na pewny montaż w obudowach o standardowej grubości ścianek. Należy upewnić się, że wprowadzany przewód mieści się w zakresie dławienia dedykowanym dla rozmiaru M20, co zagwarantuje optymalne odciążenie kabla (strain relief).

FAQ

1. Czy dławnica wymaga dodatkowej uszczelki pod gwintem?
Nie, model PKVM w rozmiarze M20 posiada zintegrowaną wargę uszczelniającą, która zapewnia szczelność na styku z obudową bez dodatkowych akcesoriów.

2. Czy produkt może być stosowany na zewnątrz budynków?
Tak, dławnica jest odporna na promieniowanie UV oraz posiada szeroki zakres temperaturowy (-40°C do +100°C), co czyni ją w pełni przystosowaną do warunków zewnętrznych.

3. Co oznacza, że dławnica jest bezhalogenowa?
Oznacza to, że materiał (poliamid), z którego jest wykonana, nie zawiera pierwiastków z grupy halogenów (chlor, fluor, brom, jod). W przypadku pożaru nie wydziela ona gęstego dymu ani korozyjnych gazów, co zwiększa bezpieczeństwo ludzi i urządzeń elektronicznych.
