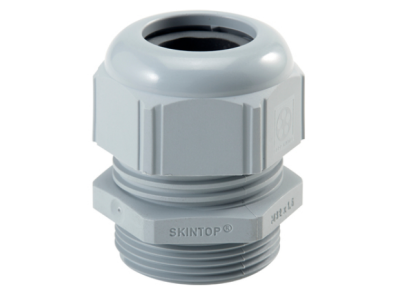

Dławik SKINTOP ST PG 9, jasnoszary | 53018010 Lapp Kabel

Opis i Kluczowe Cechy

Dławik kablowy SKINTOP ST PG 9 (symbol 53018010) w kolorze jasnoszarym (RAL 7035) to niezawodne rozwiązanie do bezpiecznego wprowadzania kabli do obudów. Zakres dławienia 3,5‑8 mm pozwala na stosowanie z przewodami o różnych średnicach, zapewniając szczelność i odciążenie. Stopień ochrony IP68 (5 bar, 30 min) gwarantuje ochronę przed pyłem i wodą pod ciśnieniem.

• Zakres dławienia 3,5–8 mm: uniwersalność zastosowania – jeden dławik obsługuje wiele średnic kabli, minimalizując koszty magazynowania.
• Stopień ochrony IP68 (5 bar, 30 min): odporność na długotrwałe zanurzenie i działanie strumienia wody pod ciśnieniem – idealny do trudnych warunków przemysłowych.
• Podwyższona odporność na oleje: maksymalna niezawodność w środowiskach narażonych na smary i płyny obróbkowe.
• Zabezpieczenie przed ciągłymi wibracjami: stabilne mocowanie kabla nawet w maszynach o dużych drganiach.
• Optymalne odciążenie przewodu: chroni kabel przed wyrywaniem i naprężeniami mechanicznymi.

Zgodność z Normami

Dławik SKINTOP ST PG 9 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Dzięki szerokiemu zakresowi dławienia i wysokiej szczelności, dławik sprawdza się w wielu gałęziach przemysłu.

• Fotowoltaika – hermetyczne wprowadzenie kabli DC i AC w instalacjach PV, odporność na warunki atmosferyczne.
• Budowa maszyn i aparatury przemysłowej – niezawodne uszczelnienie w szafach sterowniczych i maszynach.
• Technika automatyzacji – bezpieczne prowadzenie przewodów w układach sterowania i robotyki.
• Wszędzie tam, gdzie wiele kabli trzeba wprowadzić do obudowy zajmując mało miejsca – możliwość stosowania wielokrotnych wkładów uszczelniających.

Wskazówki Montażowe

Montaż dławika powinien być wykonany przez wykwalifikowany personel. Przed instalacją należy odłączyć napięcie w obwodzie. Dławik montuje się w otworze o odpowiedniej średnicy (PG9) w ściance obudowy. Dokręcać nakrętkę kluczem o szerokości 19 mm, z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój kabla dobrać do zakresu dławienia. Dla zachowania szczelności IP68 należy stosować uszczelnienia i wkłady dostarczone w zestawie. Nie używać nadmiernej siły – grozi uszkodzeniem gwintu.

FAQ

• Czy dławik nadaje się do stosowania w instalacjach fotowoltaicznych? Tak, producent wskazuje fotowoltaikę jako obszar zastosowania. Odporność na oleje i wibracje oraz wysoki stopień IP68 sprawiają, że jest odpowiedni do warunków zewnętrznych.
• Jaki jest stopień ochrony IP tego dławika? IP68 – 5 bar (30 min), co oznacza odporność na kurz i długotrwałe zanurzenie pod ciśnieniem 5 barów przez 30 minut.
• Czy do dławika można dokupić wkłady uszczelniające do wielu kabli? Tak, dostępne są wielokrotne wkłady uszczelniające (akcesoria), które pozwalają na wprowadzenie kilku kabli przez jeden dławik.
