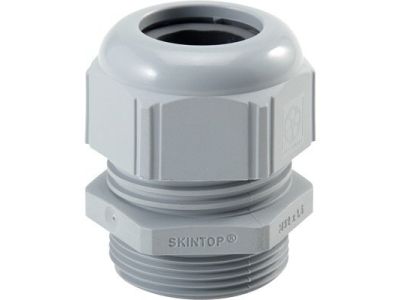

Dławik SKINTOP ST-M 50X1, 5, jasnoszary | 53111460 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kablowa SKINTOP ST-M 50X1,5 (symbol 53111460) w kolorze jasnoszarym RAL 7035 to rozwiązanie do profesjonalnego uszczelniania i odciążania przewodów wprowadzanych do obudów. Wyposażona w gwint metryczny M50 o długiej części przyłączeniowej, przeznaczona szczególnie do obudów o grubych ścianach. Zakres dławienia 27–34 mm zapewnia elastyczność w doborze kabli, a wysoka odporność na olej i klasa szczelności IP68 (5 bar, 30 min) oraz IP69 i IP66 gwarantują niezawodną pracę w najcięższych warunkach przemysłowych.

• Zakres dławienia 27–34 mm: Elastyczność w doborze przewodów o różnych średnicach zewnętrznych – jeden model obsługuje szerokie spektrum kabli, co redukuje potrzebę magazynowania wielu wariantów.
• Stopień ochrony IP68 (5 bar, 30 min) oraz IP69 i IP66: Szczelność zapewnia odporność na długotrwałe zanurzenie pod ciśnieniem 5 barów oraz na strumienie wody pod wysokim ciśnieniem i pył – idealna do mycia urządzeń w liniach produkcyjnych.
• Długi gwint przyłączeniowy M50: Możliwość montażu w obudowach o grubych ścianach bez konieczności stosowania dodatkowych przejściówek, co upraszcza instalację i podnosi niezawodność połączenia.
• Materiał o wysokiej odporności na olej: Zachowanie parametrów mechanicznych i uszczelniających w środowiskach z olejami, smarami i chłodziwami – stosowana w przemyśle maszynowym, hydraulicznym i motoryzacyjnym.
• Trwała ochrona przed wibracjami: Wielozwojowy, spłaszczony gwint trapezoidalny nakrętki pokrywy zapobiega samoczynnemu odkręcaniu pod wpływem drgań, zapewniając długotrwałą szczelność.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm i posiada certyfikację CE. Zaprojektowany zgodnie z obowiązującymi standardami branżowymi dla dławnic kablowych stosowanych w instalacjach przemysłowych i w budynkach. (Numery norm nie zostały podane w dokumentacji producenta – w razie potrzeby skontaktuj się z działem technicznym).

Zastosowanie

Dławnica SKINTOP ST-M 50X1,5 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i szczelne wprowadzenie kabla do obudowy, szczególnie w trudnych warunkach przemysłowych.

• Wprowadzanie przewodów do rozdzielnic i szaf sterowniczych w zakładach produkcyjnych o podwyższonym poziomie wilgotności, kurzu lub narażonych na zalanie wodą.
• Uszczelnianie i odciążanie kabli w maszynach i urządzeniach pracujących w obecności olejów, smarów i emulsji chłodzących (np. obrabiarki, prasy hydrauliczne).
• Montaż w obudowach o dużej grubości ścianki (np. obudowy ze stali nierdzewnej lub żeliwa), gdzie standardowe dławnice nie gwarantują odpowiedniej długości gwintu.
• Instalacje w halach przemysłowych, oczyszczalniach ścieków, przemyśle spożywczym – wszędzie tam, gdzie wymagana jest wysoka klasa szczelności IP69 (mycie wysokociśnieniowe).

Wskazówki Montażowe

Montaż dławnicy powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Należy postępować zgodnie z dokumentacją techniczną producenta. Przed instalacją sprawdź wymagany przekrój otworu w obudowie i przygotuj gwint (M50). Dokręć nakrętkę pokrywy z momentem zgodnym z danymi w karcie katalogowej – zbyt mały moment może powodować nieszczelność, zbyt duży może uszkodzić dławnicę. Stosuj przewody o średnicy zewnętrznej mieszczącej się w zakresie 27–34 mm.

FAQ

• Jakie są rzeczywiste stopnie ochrony tej dławnicy? Producent deklaruje IP68 (5 bar, 30 minut zanurzenia), IP69 (strumień pary i wody pod wysokim ciśnieniem) oraz IP66 (silne strumienie wody i kurz). Oznacza to, że nadaje się do mycia ciśnieniowego i pracy w zalewanych obudowach.
• Czy dławnica nadaje się do kabli o małej średnicy (np. 10 mm)? Nie, zakres dławienia wynosi 27–34 mm. Do kabli o mniejszej średnicy należy wybrać dławnicę o innym gwincie (np. M20 lub M25).
• Jaka jest trwałość uszczelnienia w środowisku wibracyjnym? Specjalny spłaszczony gwint trapezoidalny zapobiega samoodkręcaniu nakrętki – produkt jest odporny na wibracje, dzięki czemu szczelność utrzymuje się przez długi czas bez potrzeby dokręcania.
