Dławik SKINTOP ST-M 20X1,5, jasnoszary (opak=100szt) | 53111420 Lapp Kabel

Opis i Kluczowe Cechy

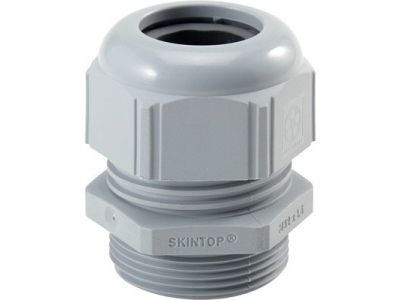

Dławnica kablowa SKINTOP® ST-M 20X1,5 o numerze katalogowym 53111420 to profesjonalne rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się gwintem metrycznym M20x1,5 oraz szerokim zakresem dławienia, który obejmuje przewody o średnicy zewnętrznej od 6 mm do 13 mm. Dzięki zastosowaniu wielokrotnego, spłaszczonego gwintu trapezoidalnego, montaż jest niezwykle szybki i stabilny, co znacząco skraca czas instalacji w porównaniu do standardowych rozwiązań.

Kluczowym atutem dławika jest jego unikalna konstrukcja zapewniająca trwałą ochronę przed wibracjami. Mechanizm ten zapobiega samoczynnemu odkręcaniu się nakrętki kołpakowej, co jest krytyczne w środowiskach maszynowych narażonych na ciągłe drgania. Materiał, z którego wykonano dławnicę, wykazuje wysoką odporność na działanie olejów oraz chemikaliów, co pozwala na bezawaryjną pracę w trudnych warunkach przemysłowych.

• Stopień ochrony: IP 68 - 5 bar (30 min) oraz IP 69, co zapewnia całkowitą pyłoszczelność i ochronę przed zalaniem pod wysokim ciśnieniem.
• Zakres zaciskania: Zmienny zakres od 6 do 13 mm pozwala na elastyczne dopasowanie do różnych typów przewodów.
• Rozmiar klucza: Standardowa szerokość klucza 25 ułatwia montaż przy użyciu powszechnie dostępnych narzędzi.
• Kolor: Jasnoszary (RAL 7035), estetycznie komponujący się z większością szaf sterowniczych.

Zgodność z Normami

Dławnice SKINTOP® ST-M są produkowane zgodnie z najwyższymi standardami jakościowymi, co potwierdzają liczne certyfikaty i stopnie ochrony. Produkt spełnia wymagania normy IP 68 (testowane przy ciśnieniu 5 bar przez 30 minut) oraz IP 69, co czyni go idealnym do zastosowań w przemyśle spożywczym i wszędzie tam, gdzie wymagane jest czyszczenie urządzeń pod wysokim ciśnieniem. Konstrukcja dławika zapewnia również skuteczne odciążenie przewodu zgodnie z obowiązującymi normami bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Dławik SKINTOP® ST-M 20X1,5 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Dzięki swojej uniwersalności i wysokiej odporności mechanicznej, jest preferowanym wyborem dla:

• Budowy maszyn i urządzeń, gdzie wymagana jest stabilność połączeń przy występowaniu wibracji.
• Produkcji szaf sterowniczych i rozdzielnic elektrycznych.
• Automatyki przemysłowej i robotyki.
• Instalacji w środowiskach o podwyższonej wilgotności oraz tam, gdzie występuje kontakt z olejami przemysłowymi.
• Obudów o grubych ścianach, dzięki optymalnej długości gwintu przyłączeniowego.

Wskazówki Montażowe

Aby zapewnić deklarowany stopień ochrony IP 68/IP 69, należy przestrzegać kilku kluczowych zasad podczas montażu:

• Dobór narzędzi: Należy używać klucza płaskiego o rozmiarze 25, aby uniknąć uszkodzenia powierzchni dławnicy.
• Moment dokręcania: Dokręcanie powinno odbywać się z wyczuciem, aż do momentu zadziałania blokady antywibracyjnej, co gwarantuje szczelność i odciążenie kabla.
• Przygotowanie otworu: W przypadku montażu w obudowach bez gwintu, należy upewnić się, że otwór jest gładki i pozbawiony zadziorów, a następnie zastosować odpowiednią przeciwnakrętkę (dostępną osobno).
• Średnica przewodu: Przed montażem należy zweryfikować, czy średnica zewnętrzna przewodu mieści się w zakresie 6-13 mm.

FAQ

1. Czy dławnica w kolorze jasnoszarym nadaje się do stosowania na zewnątrz?
Dla instalacji zewnętrznych, narażonych na bezpośrednie promieniowanie UV, producent zaleca stosowanie wersji w kolorze czarnym, która posiada odpowiednią stabilizację UV. Wersja jasnoszara jest dedykowana głównie do zastosowań wewnętrznych i przemysłowych.

2. Co oznacza stopień ochrony IP 69?
IP 69 oznacza, że dławnica jest odporna na czyszczenie strumieniem wody o bardzo wysokim ciśnieniu (do 100 bar) i wysokiej temperaturze (do +80°C), co jest kluczowe w branży spożywczej i farmaceutycznej.

3. Czy opakowanie zawiera przeciwnakrętki?
Opakowanie zbiorcze zawiera 100 sztuk dławnic. Przeciwnakrętki metryczne należy zamawiać oddzielnie, dopasowując je do grubości ścianki obudowy.
