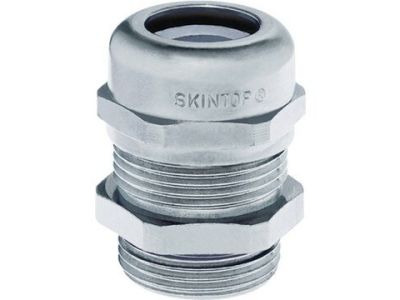

Dławik SKINTOP MSR-M-XL 20x1,5 | 53112125 Lapp Kabel

Opis i Kluczowe Cechy

Dławik kablowy SKINTOP® MSR-M-XL 20x1,5 (symbol 53112125) to wysokiej klasy rozwiązanie do szczelnego wprowadzania i uszczelniania przewodów w obudowach urządzeń. Wykonany z niklowanego mosiądzu, charakteryzuje się długim gwintem przyłączeniowym dedykowanym do grubych ścianek obudów. Stopień ochrony IP68 (10 bar przez 30 min) i IP69 gwarantują odporność na wodę, pył i wysokie ciśnienie, a odporność UV pozwala na stosowanie na zewnątrz.

• Gwint przyłączeniowy M20 o podwyższonej długości: Umożliwia montaż w grubych ściankach obudów, zapewniając stabilne mocowanie i szczelność połączenia.
• Zakres zaciskania 5–10 mm: Obsługuje szeroki zakres średnic zewnętrznych przewodów, eliminując potrzebę stosowania wielu rozmiarów dławików.
• Stopień ochrony IP68/IP69: Odporność na wnikanie wody, pyłu i wysokie ciśnienie (10 bar przez 30 min), a także odporność na działanie strumienia pary wodnej pod wysokim ciśnieniem.
• Odporność na UV i warunki atmosferyczne: Zapewnia długotrwałą stabilność mechaniczną i chemiczną w środowiskach zewnętrznych.
• Mosiądz niklowany: Wysoka odporność na korozję i uszkodzenia mechaniczne, gwarantująca trwałość w trudnych warunkach przemysłowych.

Zgodność z Normami

Dławik spełnia wymagania normy międzynarodowej IEC 62444 dotyczącej dławnic kablowych oraz posiada certyfikację IP68/IP69 zgodnie z normami DIN EN 60529. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Dławik SKINTOP® MSR-M-XL 20x1,5 przeznaczony jest do uszczelniania i odciążania przewodów w szerokim zakresie aplikacji przemysłowych i instalacyjnych, szczególnie tam, gdzie wymagana jest wysoka szczelność i odporność na czynniki zewnętrzne.

• Przemysł chemiczny i petrochemiczny – wysoka odporność na agresywne substancje chemiczne.
• Budowa maszyn i aparatury przemysłowej – stabilne mocowanie w grubych ściankach obudów.
• Stosowanie na zewnątrz – odporność na UV, wodę i pył.
• Pomiary, sterowanie i regulacja – niezawodne uszczelnienie w systemach automatyki.
• Przemysł spożywczy i farmaceutyczny – spełnienie wymagań higienicznych i odporność na środki czyszczące.

Wskazówki Montażowe

Montaż dławika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia. Przed rozpoczęciem prac upewnij się, że średnica zewnętrzna kabla mieści się w zakresie 5–10 mm. Dławik wkręca się w otwór obudowy o wymiarze M20, upewniając się, że gwint jest odpowiednio długi dla grubości ścianki. Po wprowadzeniu kabla należy dokręcić dławik kluczem o szerokości 24 mm, zapewniając szczelne połączenie bez uszkodzenia gumowego uszczelnienia. Unikać nadmiernego dokręcania – zaleca się stosowanie momentu obrotowego zgodnego z dokumentacją techniczną.

FAQ

• Jaki jest maksymalny zakres ciśnienia, jakie wytrzymuje dławik? Dławik spełnia wymagania IP68 przy ciśnieniu 10 bar przez 30 minut, co zapewnia stabilność w środowiskach mokrych i narażonych na wysokie ciśnienie.
• Czy dławik można stosować w instalacjach narażonych na działanie promieni UV? Tak, dławik charakteryzuje się odpornością na promieniowanie UV, co pozwala na bezpieczne stosowanie na zewnątrz.
• Jakie narzędzie jest potrzebne do montażu dławika? Do montażu wymagany jest klucz o szerokości 24 mm, który zapewnia prawidłowe dokręcenie dławika bez uszkodzenia gwintu.
