Dławik SKINTOP MSR-M 40X1,5 | 53112150 Lapp Kabel

Opis i Kluczowe Cechy

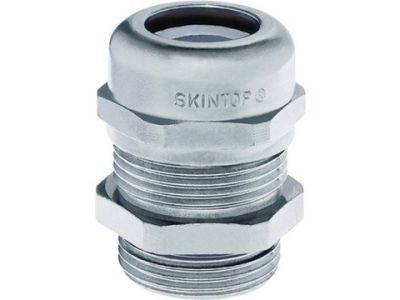

Dławik kablowy SKINTOP MSR-M 40x1,5 (symbol 53112150) to profesjonalny element do uszczelniania i odciążania przewodów wprowadzanych do obudów. Wykonany z mosiądzu niklowanego, oferuje zakres dławienia od 15 do 23 mm, co zapewnia elastyczność w doborze do przewodów o różnych średnicach zewnętrznych. Szerokość klucza 45 mm ułatwia montaż standardowym narzędziem.

• Mosiądz niklowany: wysoka odporność na korozję i obciążenia mechaniczne, co gwarantuje długotrwałą szczelność nawet w agresywnym środowisku.
• Stopień ochrony IP68 (10 bar / 30 min): całkowita pyłoszczelność i odporność na długotrwałe zanurzenie – idealne do instalacji narażonych na stałe zalewanie.
• Stopień ochrony IP69: odporność na strumienie wody o wysokiej temperaturze i ciśnieniu, co sprawdza się w myjkach przemysłowych i ekstremalnych warunkach.
• Zakres dławienia 15–23 mm: duży i zmienny zakres zaciskania umożliwia stosowanie przewodów o różnych średnicach bez konieczności zmiany dławika.
• Odporność na promieniowanie UV: zapewnia stabilność materiału i długą żywotność przy montażu na zewnątrz, bez ryzyka degradacji pod wpływem słońca.

Zgodność z Normami

Dławik kablowy SKINTOP MSR-M 40x1,5 spełnia wymagania odpowiednich norm europejskich oraz posiada oznakowanie CE. Produkt został zaprojektowany zgodnie z wymogami dyrektywy RoHS w zakresie ograniczenia substancji niebezpiecznych. (Uwaga: warianty bez ołowiu oznaczone są na końcu symbolu literami „LF”.)

Zastosowanie

Dławik przeznaczony jest do uszczelniania i odciążania przewodów w obudowach elektrycznych, sterowniczych i automatyki przemysłowej. Sprawdza się w szczególnie wymagających warunkach środowiskowych.

• Uszczelnianie i odciążanie przewodów w rozdzielnicach i puszkach instalacyjnych na zewnątrz budynków.
• Stosowanie w maszynach i urządzeniach narażonych na wilgoć, kurz, chemikalia oraz strumienie wody pod wysokim ciśnieniem (np. w przemyśle spożywczym, chemicznym).
• Instalacje w infrastrukturze krytycznej, gdzie wymagana jest wysoka niezawodność połączeń (stacje uzdatniania wody, tunele, parkingi podziemne).
• Zastosowania w systemach fotowoltaicznych oraz innych instalacjach zewnętrznych wymagających odporności na UV i zmienne warunki atmosferyczne.

Wskazówki Montażowe

Montaż dławika powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Dławik montuje się w otworze o gwincie M40 z zastosowaniem odpowiedniej uszczelki (jeśli wymagana). Dokręcanie należy realizować kluczem o szerokości 45 mm, stosując moment dokręcania zgodny z dokumentacją techniczną producenta. Przekrój przewodu powinien być dobrany do zakresu dławienia (15–23 mm). Po montażu należy sprawdzić szczelność połączenia, szczególnie przy wymaganiu stopnia IP68/IP69.

FAQ

• Jaki jest stopień ochrony dławika SKINTOP MSR-M 40x1,5? Dławik posiada stopień ochrony IP68 (do 10 bar przez 30 minut) oraz IP69 – oznacza to całkowitą ochronę przed pyłem, długotrwałe zanurzenie oraz odporność na strumienie gorącej wody pod wysokim ciśnieniem.
• Czy dławik nadaje się do montażu na zewnątrz? Tak, materiał (mosiądz niklowany) oraz odporność na promieniowanie UV pozwalają na bezpieczne stosowanie w instalacjach zewnętrznych, należy jednak uwzględnić zakres temperatur roboczych podany w dokumentacji producenta.
• Jaki zakres średnic przewodów można zastosować? Zakres dławienia wynosi 15–23 mm średnicy zewnętrznej przewodu. Dławik automatycznie dopasowuje się do kabla w tym zakresie dzięki elastycznej lameli, zapewniając optymalne uszczelnienie i odciążenie.
