Dławik SKINTOP MSR-M 16x1,5 | 53112110 Lapp Kabel

Opis i Kluczowe Cechy

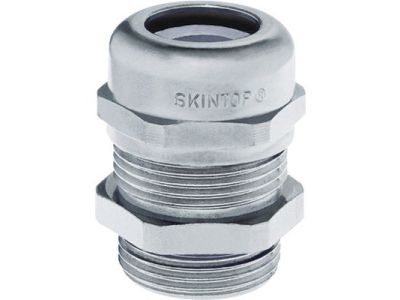

Dławnica kablowa SKINTOP® MSR-M 16x1,5 (symbol 53112110) to wysokiej jakości przepust kablowy z mosiądzu niklowanego, zaprojektowany do uszczelniania i odciążania przewodów o średnicy zewnętrznej od 2 do 7 mm. Gwint M16x1,5 zapewnia kompatybilność z typowymi otworami montażowymi, a podwójny system uszczelnienia umożliwia uzyskanie stopnia ochrony IP 68 (10 bar przez 30 min) oraz IP 69 – gwarantując niezawodną pracę nawet w ekstremalnych warunkach wilgoci i strumieni wody pod wysokim ciśnieniem.

• Zakres dławienia 2–7 mm: elastyczne dopasowanie do przewodów o różnych średnicach zewnętrznych, co redukuje potrzebę magazynowania wielu rozmiarów i skraca czas montażu.
• Gwint M16x1,5: standardowy wymiar umożliwia szybki montaż w obudowach i rozdzielnicach bez konieczności stosowania przejściówek.
• Mosiądz niklowany: doskonała odporność na korozję, obciążenia mechaniczne oraz działanie czynników atmosferycznych – idealny do instalacji wewnątrz i na zewnątrz budynków.
• Odporność UV: materiał nie traci właściwości pod wpływem promieniowania ultrafioletowego, co gwarantuje długą żywotność w aplikacjach zewnętrznych.
• Stopień ochrony IP 68 (10 bar / 30 min) i IP 69: szczelność nawet przy długotrwałym zanurzeniu (10 bar) oraz odporność na mycie strumieniem wody pod wysokim ciśnieniem – spełnia wymagania przemysłu spożywczego, chemicznego i myjni.

Zgodność z Normami

Dławnica kablowa SKINTOP MSR-M 16x1,5 spełnia wymagania europejskich norm dotyczących przepustów kablowych oraz posiada deklarację zgodności CE. Produkt zaprojektowano z myślą o bezawaryjnej pracy w środowiskach o podwyższonych wymaganiach higienicznych i mechanicznych.

Zastosowanie

Dzięki szerokiemu zakresowi dławienia i wysokiej odporności chemicznej dławnica sprawdza się w miejscach wymagających pewnego uszczelnienia i odciążenia przewodów.

• Uszczelnianie i odciążanie przewodów w obudowach rozdzielnic, szaf sterowniczych i puszek instalacyjnych.
• Stosowanie w instalacjach zewnętrznych – na dachach, w oświetleniu ulicznym czy systemach fotowoltaicznych.
• Przemysł spożywczy i chemiczny – odporność na agresywne środki myjące i wysokie ciśnienie mycia (IP 69).
• Zastosowanie w maszynach i urządzeniach narażonych na wibracje i obciążenia mechaniczne, gdzie kluczowe jest pewne odciążenie przewodu.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel. Przed instalacją należy bezwzględnie odłączyć napięcie w obwodzie. Dławnicę wkręcać w otwór gwintowany M16x1,5, dokręcając momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodu (średnica zewnętrzna) musi mieścić się w zakresie 2–7 mm – nie montować przewodów o większej lub mniejszej średnicy. Stosować uszczelkę i nakrętkę kontrującą jeśli przewidziano w instrukcji. Regularnie sprawdzać szczelność po instalacji.

FAQ

• Czy dławnica nadaje się do stosowania na zewnątrz? Tak, dzięki mosiądzowi niklowanemu i odporności UV doskonale sprawdza się w instalacjach zewnętrznych, a stopień ochrony IP 69 chroni przed myciem wysokociśnieniowym.
• Jaki moment dokręcania jest zalecany? Należy stosować moment dokręcania podany przez producenta w dokumentacji technicznej. Zbyt mocne dokręcenie może uszkodzić gwint lub uszczelnienie.
• Czy dławnica posiada atest dla przewodów zbrojonych? Dławica SKINTOP MSR-M jest przeznaczona do przewodów nieopancerzonych o gładkiej powłoce zewnętrznej w zakresie 2–7 mm. Dla przewodów pancernych należy stosować odpowiednie dławnice z zaciskiem na oplot.
