Dławik SKINTOP MS-SC PG 9 | 53112210 Lapp Kabel

Opis i Kluczowe Cechy

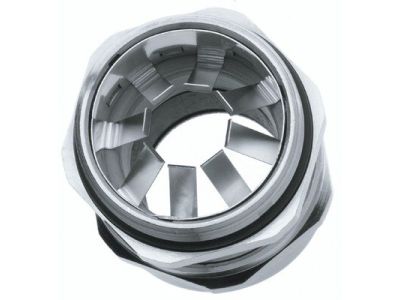

Dławik kablowy SKINTOP MS-SC PG 9 (symbol 53112210) to wysokiej jakości rozwiązanie do wprowadzania przewodów ekranowanych w wymagających środowiskach przemysłowych. Wykonany z mosiądzu niklowanego, oferuje zakres dławienia 4–8 mm oraz stopień ochrony IP68 przy ciśnieniu 5 bar (30 min). Zintegrowana sprężyna stykowa zapewnia optymalne ekranowanie EMC. Dzięki wersji XL z wydłużonym gwintem doskonale sprawdza się w obudowach o grubych ścianach.

• Zakres dławienia 4–8 mm: Umożliwia elastyczne dopasowanie do różnych średnic przewodów, co upraszcza dobór i zmniejsza potrzebę magazynowania wielu wariantów.
• IP68 – 5 bar (30 min): Gwarantuje szczelność nawet przy długotrwałym zanurzeniu pod ciśnieniem, co jest kluczowe w instalacjach narażonych na wilgoć lub wodę.
• Ekranowanie EMC (zintegrowana sprężyna stykowa): Zapewnia niskooporowe połączenie ekranu z dławnicą, skutecznie tłumiąc zakłócenia elektromagnetyczne i chroniąc wrażliwe układy elektroniczne.
• Mosiądz niklowany: Łączy wysoką przewodność z odpornością na korozję i UV, co przedłuża żywotność produktu w trudnych warunkach zewnętrznych i chemicznych.
• Wersja XL z długim gwintem: Umożliwia bezpieczny montaż w obudowach o grubych ścianach (malowanych, anodowanych, powlekanych proszkowo) przy użyciu nakrętki uziemiającej SKINDICHT SM-PE-M.

Zgodność z Normami

Dławik SKINTOP MS-SC PG 9 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dyrektywą EMC i przeznaczony do stosowania w systemach wymagających ekranowania elektromagnetycznego. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Dzięki połączeniu wysokiego stopnia ochrony, odporności mechanicznej i chemicznej oraz efektywnego ekranowania EMC, dławik SKINTOP MS-SC PG 9 znajduje zastosowanie w wielu gałęziach przemysłu i automatyki.

• W budowie maszyn i instalacji przemysłowych – do wprowadzania przewodów sterowniczych i siłowych w warunkach wibracji i obciążeń.
• W telekomunikacji i systemach transmisji danych – do ochrony sygnałów przed zakłóceniami elektromagnetycznymi.
• W pomiarach, sterowaniu i regulacji (MSR) – w obudowach czujników, przetworników i sterowników PLC.
• W systemach sterowania silnikami oraz przetwornicach częstotliwości – do prowadzenia ekranowanych przewodów silnikowych i zasilających.

Wskazówki Montażowe

Montaż dławika kablowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Dławik mocuje się w otworze obudowy za pomocą nakrętki – w przypadku obudów powlekanych proszkowo lub malowanych zaleca się użycie nakrętki uziemiającej SKINDICHT SM-PE-M w celu zapewnienia ciągłości połączenia wyrównawczego. Moment dokręcania oraz przekrój przewodu należy dobrać zgodnie z dokumentacją techniczną producenta. Przewód ekranowany należy przygotować tak, aby miedziany oplot stykał się ze sprężyną stykową na całym obwodzie, co gwarantuje niską rezystancję przejścia.

FAQ

• Czy dławik SKINTOP MS-SC PG 9 jest odporny na działanie promieniowania UV? Tak, mosiądz niklowany oraz materiały użyte w konstrukcji charakteryzują się odpornością na UV, co potwierdza jego stosowanie na zewnątrz (w dopuszczalnym zakresie temperatury podanym w dokumentacji).
• Jaki stopień ochrony IP ma ten dławik? Posiada stopień ochrony IP68 przy ciśnieniu 5 bar (testowany przez 30 minut), co oznacza ochronę przed pyłem oraz długotrwałym zanurzeniem pod wodą.
• Czy dławik nadaje się do przewodów z płaszczem wewnętrznym? Tak, jest odpowiedni zarówno do kabli z płaszczem wewnętrznym, jak i bez niego – elastyczna sprężyna stykowa dostosowuje się do różnych średnic ekranu.
