Dławik SKINTOP MS-SC PG 21 | 53112250 Lapp Kabel

Opis i Kluczowe Cechy

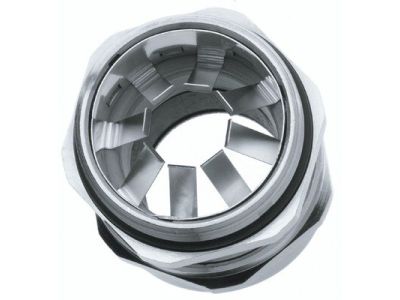

Dławik kablowy SKINTOP MS-SC PG 21 (symbol 53112250) marki Lapp to solidny element przepustu kablowego wykonany z mosiądzu niklowanego, przeznaczony do prowadzenia przewodów ekranowanych z wymogiem ochrony EMC. Oferuje zakres dławienia od 11 do 18 mm, co umożliwia stosowanie go z wieloma typami kabli w instalacjach przemysłowych i automatyce. Dzięki wersji XL z wydłużonym gwintem przyłączeniowym sprawdza się w obudowach o grubych ścianach, zapewniając pewne mocowanie.

• Zakres dławienia 11–18 mm: Uniwersalność montażowa – jeden dławik pasuje do różnych średnic zewnętrznych przewodów, co upraszcza logistykę i skraca czas instalacji.
• Mosiądz niklowany: Wysoka wytrzymałość mechaniczna i chemiczna oraz odporność na korozję, co gwarantuje długą żywotność w trudnych warunkach przemysłowych i na zewnątrz.
• Stopień ochrony IP68 (5 bar, 30 min): Szczelność nawet pod ciśnieniem wody – dławik można stosować w miejscach narażonych na zalanie lub wilgoć, bez ryzyka uszkodzenia instalacji.
• Ekranowanie EMC zintegrowaną sprężyną stykową: Niska rezystancja styku ekranu oraz optymalna ochrona przed zakłóceniami elektromagnetycznymi, co jest kluczowe w systemach sterowania, silnikach i przetwornicach częstotliwości.
• Wersja XL z długim gwintem: Przeznaczona do obudów o grubych ścianach – ułatwia montaż i zapewnia stabilne prowadzenie kabla w miejscach, gdzie standardowe dławnice nie dają rady.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm dotyczących przepustów kablowych, posiada certyfikację CE i deklarację zgodności producenta. Deklarowany stopień ochrony IP68 potwierdzony badaniem przy ciśnieniu 5 bar przez 30 minut. Dławik odporny na promieniowanie UV, co potwierdza jego przydatność do pracy na zewnątrz w określonym zakresie temperatur.

Zastosowanie

Dławik SKINTOP MS-SC PG 21 został zaprojektowany do profesjonalnych instalacji wymagających ekranowania EMC i odporności na czynniki zewnętrzne. Sprawdza się w następujących scenariuszach:

• Budowa maszyn i instalacji przemysłowych – wprowadzanie ekranowanych przewodów do szaf sterowniczych i rozdzielnic.
• Telekomunikacja i technika automatyzacji – ochrona łączności i sygnałów sterujących przed zakłóceniami elektromagnetycznymi.
• Pomiary, sterowanie i regulacja (MSR) – niezawodne połączenia w układach pomiarowych wrażliwych na zakłócenia.
• Systemy sterowania silnikami i przetwornice częstotliwości – kontynuacja ekranu zapewniająca EMC w napędach.
• Zastosowania zewnętrzne (z zachowaniem zakresu temperatur) – obudowy narażone na deszcz, wilgoć i promieniowanie UV.

Wskazówki Montażowe

Montaż dławika kablowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Należy dokręcić dławicę z momentem zgodnym z dokumentacją producenta, aby zapewnić szczelność IP68. W przypadku obudów malowanych, anodowanych lub powlekanych proszkowo zaleca się zastosowanie nakrętki SKINDICHT SM-PE-M do połączenia wyrównawczego. Przekrój i średnica kabla muszą mieścić się w zakresie dławienia 11–18 mm. Przed montażem sprawdzić stan uszczelki i sprężyny stykowej.

FAQ

• Czy dławik ma podświetlenie LED? Nie. SKINTOP MS-SC PG 21 to mechaniczny przepust kablowy bez elementów elektronicznych. Podświetlenie nie wchodzi w zakres jego funkcji.
• Jaki jest stopień ochrony IP? IP68 przy ciśnieniu 5 bar przez 30 minut – oznacza to pyłoszczelność i odporność na ciągłe zanurzenie w wodzie na głębokości do 50 m w warunkach testowych.
• Czy można stosować ten dławik z kablami bez płaszcza wewnętrznego? Tak, producent wskazuje, że dławik nadaje się do kabli i przewodów z płaszczem wewnętrznym lub bez niego, co zapewnia elastyczność w doborze przewodów.
