Dławik SKINTOP MS-SC PG 16 | 53112240 Lapp Kabel

Opis i Kluczowe Cechy

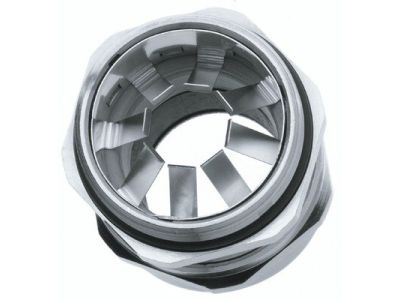

Dławnica kablowa SKINTOP MS-SC PG16 (symbol 53112240) to profesjonalne rozwiązanie do wprowadzania kabli ekranowanych w obudowach przemysłowych. Wykonana z mosiądzu niklowanego, oferuje zakres dławienia 8–14 mm, stopień ochrony IP68 (5 bar/30 min) oraz zintegrowane ekranowanie EMC. Wersja XL z długim gwintem przyłączeniowym ułatwia montaż w obudowach o grubych ścianach.

• Zakres dławienia 8–14 mm: Elastyczność – dopasowanie do różnych średnic zewnętrznych przewodów, od cienkich po grube kable, bez konieczności zmiany dławnicy.
• Mosiądz niklowany: Wysoka odporność na korozję, obciążenia chemiczne i mechaniczne, co zapewnia długą żywotność w trudnych warunkach przemysłowych.
• Stopień ochrony IP68 (5 bar/30 min): Szczelność – dławnica wytrzymuje zanurzenie w wodzie pod ciśnieniem 5 bar przez 30 minut, gwarantując ochronę wnętrza obudowy przed wilgocią i pyłem.
• Zintegrowana sprężyna stykowa EMC: Niska rezystancja styku między miedzianym oplotem ekranu a dławnicą, zapewniająca optymalne ekranowanie i ciągłość połączenia ekranu.
• Wersja XL – długi gwint przyłączeniowy: Ułatwiony montaż w obudowach o grubych ścianach (np. malowanych, anodowanych, powlekanych proszkowo) – wymaga jednak użycia nakrętki SKINDICHT SM-PE-M do połączenia wyrównawczego.

Zgodność z Normami

Dławnica SKINTOP MS-SC spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP68 potwierdzony testem przy ciśnieniu 5 bar przez 30 minut. Produkt zaprojektowany zgodnie z wytycznymi kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Dławnica kablowa SKINTOP MS-SC PG16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szczelne, ekranowane wprowadzenie kabla do obudowy. Sprawdza się w następujących scenariuszach:

• Budowa maszyn i instalacji przemysłowych – prowadzenie kabli sterowniczych i siłowych w trudnych warunkach.
• Telekomunikacja i automatyka – ekranowane połączenia w szafach sterowniczych, systemach PLC i przetwornicach częstotliwości.
• Pomiary, sterowanie i regulacja – ochrona wrażliwych sygnałów przed zakłóceniami elektromagnetycznymi.
• Zastosowania zewnętrzne – odporność na UV i warunki atmosferyczne (w zakresie temperatury) umożliwia montaż na zewnątrz budynków.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie. Dławnicę należy montować w otworze o odpowiednim gwincie PG16. Zalecany moment dokręcania zgodny z dokumentacją producenta. Do obudów malowanych, anodowanych lub powlekanych proszkowo stosuj nakrętkę uziemiającą SKINDICHT SM-PE-M w celu zapewnienia ciągłości połączenia wyrównawczego. Przekrój przewodu ekranującego dobierz do średnicy oplotu – sprężyna stykowa dopasowuje się do średnic od 8 do 14 mm. Po zamontowaniu sprawdź szczelność połączenia.

FAQ

• Jaki stopień ochrony ma dławnica SKINTOP MS-SC PG16? Dławnica posiada stopień ochrony IP68, co oznacza pyłoszczelność i odporność na długotrwałe zanurzenie w wodzie pod ciśnieniem 5 bar przez 30 minut.
• Czy dławnica jest przeznaczona do kabli ekranowanych? Tak, została zaprojektowana do wprowadzania miedzianych przewodów ekranowanych. Zintegrowana sprężyna stykowa zapewnia niskorezystancyjne połączenie ekranu z dławnicą, co gwarantuje skuteczne ekranowanie EMC.
• Jaki jest zakres dławienia i czy można stosować kable z płaszczem wewnętrznym? Zakres dławienia wynosi 8–14 mm średnicy zewnętrznej kabla. Dławnica jest odpowiednia do kabli z płaszczem wewnętrznym oraz bez niego.
