Dławik SKINTOP MS-SC PG 13,5 | 53112230 Lapp Kabel

Opis i Kluczowe Cechy

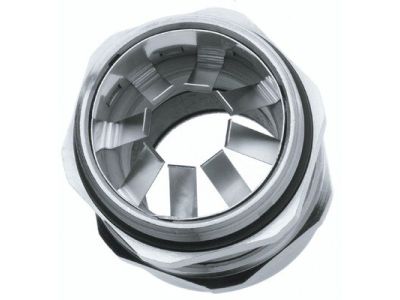

Dławik kablowy SKINTOP MS-SC PG 13,5 (nr kat. 53112230) to mosiężna, niklowana dławnica EMC zaprojektowana do bezpiecznego wprowadzania kabli ekranowanych w wymagających warunkach przemysłowych. Oferuje zakres dławienia od 5 do 12 mm, stopień ochrony IP68 przy 5 bar oraz zintegrowaną sprężynę stykową zapewniającą niskorezystancyjne połączenie ekranu. Szerokość klucza 22 mm ułatwia montaż, a wersja XL z długim gwintem przyłączeniowym sprawdza się w obudowach o grubych ścianach.

• Zakres dławienia 5–12 mm: Elastyczne dopasowanie do różnych średnic zewnętrznych przewodów, zapewniające szczelne obejście kabla i skuteczne ekranowanie.
• Stopień ochrony IP68 (5 bar / 30 min): Odporność na długotrwałe zanurzenie pod ciśnieniem – bezpieczeństwo w wilgotnych i zewnętrznych aplikacjach.
• Zintegrowana sprężyna stykowa EMC: Wysokoprzewodzący, elastyczny styk tworzy przejście o niskiej rezystancji między oplotem miedzianym a dławnicą, skutecznie tłumiąc zakłócenia elektromagnetyczne.
• Mosiądz niklowany: Wysoka odporność chemiczna i mechaniczna – długa żywotność nawet w agresywnym środowisku przemysłowym.
• Wersja XL – długi gwint przyłączeniowy: Umożliwia montaż w obudowach o grubych ścianach (np. malowanych, anodowanych, proszkowo powlekanych), z zaleceniem użycia nakrętki SKINDICHT SM-PE-M do połączenia wyrównawczego.

Zgodność z Normami

Dławik SKINTOP MS-SC PG 13,5 jest zgodny z wymaganiami europejskich norm oraz certyfikowany znakiem CE. Przeznaczony do stosowania w instalacjach wymagających ochrony przed zakłóceniami elektromagnetycznymi (EMC), spełniając standardowe kryteria dla dławnic w budowie maszyn, telekomunikacji i automatyce. W przypadku obudów powlekanych zaleca się stosowanie dedykowanej nakrętki uziemiającej.

Zastosowanie

Dzięki uniwersalnemu zakresowi dławienia i zaawansowanemu ekranowaniu, dławik sprawdza się w wielu środowiskach – od wnętrz rozdzielnic po instalacje zewnętrzne z ograniczeniami temperaturowymi.

• Budowa maszyn i instalacji przemysłowych – wprowadzanie kabli sterowniczych i siłowych do szaf sterowniczych.
• Telekomunikacja i systemy transmisji danych – ochrona ekranowanych przewodów przed zakłóceniami EMC.
• Technika automatyzacji oraz pomiary, sterowanie i regulacja – do systemów sterowania, silników i przetwornic częstotliwości.
• Instalacje zewnętrzne (przy uwzględnieniu zakresu temperatury) – np. systemy sygnalizacji, oświetlenie zewnętrzne.

Wskazówki Montażowe

Montaż dławika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z bezwzględnym odłączeniem napięcia przed rozpoczęciem prac. Dławik przeznaczony jest do montażu w otworach gwintowanych PG 13,5. W przypadku obudów malowanych, anodowanych lub powlekanych proszkowo należy zastosować nakrętkę SKINDICHT SM-PE-M w celu zapewnienia poprawnego połączenia wyrównawczego. Moment dokręcania i przekrój przewodów dobierać zgodnie z dokumentacją producenta. Przed instalacją sprawdzić, czy zakres dławienia (5–12 mm) odpowiada średnicy zewnętrznej kabla.

FAQ

• Czy dławik nadaje się do stosowania na zewnątrz? Tak, pod warunkiem zachowania zakresu temperatury pracy określonego w dokumentacji. Dzięki IP68 5 bar jest odporny na warunki atmosferyczne i wilgoć.
• Jaki stopień ochrony ma ten dławik? IP68 przy ciśnieniu 5 bar (próba zanurzeniowa 30 minut) – gwarantuje szczelność nawet przy długotrwałym kontakcie z wodą pod ciśnieniem.
• Czy dławik ma wbudowane ekranowanie EMC? Tak, posiada zintegrowaną, wysoce przewodzącą i giętką sprężynę stykową, która tworzy niskorezystancyjne połączenie między ekranem z plecionki miedzianej a dławnicą, zapewniając optymalną ochronę EMC.
