Dławik SKINTOP MS-SC-M25x1,5 (opak=25szt) | 53112640 Lapp Kabel

Opis i Kluczowe Cechy

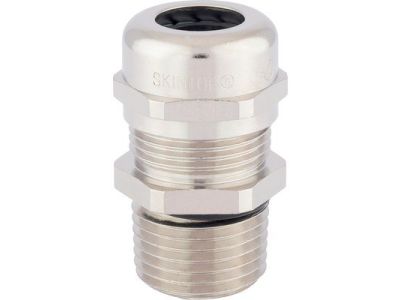

Dławnica kablowa SKINTOP® MS-SC-M 25x1,5 od renomowanego producenta Lapp Kabel to profesjonalne rozwiązanie zaprojektowane z myślą o zapewnieniu najwyższej integralności sygnałowej w środowiskach narażonych na zakłócenia elektromagnetyczne. Wykonana z mosiądzu niklowanego, charakteryzuje się wyjątkową odpornością na wysokie obciążenia mechaniczne oraz chemiczne, co gwarantuje długowieczność instalacji w trudnych warunkach przemysłowych.

• Ekranowanie EMC: Zintegrowana, wysoce przewodząca i giętka sprężyna stykowa tworzy przejście o niskiej rezystancji między ekranem z plecionki miedzianej a korpusem dławnicy, co skutecznie eliminuje zakłócenia.
• Wysoki stopień ochrony: Produkt oferuje szczelność na poziomie IP 68 (do 10 barów przez 30 minut) oraz IP 69, co pozwala na stosowanie go w miejscach poddawanych czyszczeniu pod wysokim ciśnieniem.
• Zakres dławienia: Szeroki zakres zaciskania od 9 mm do 17 mm umożliwia obsługę różnych średnic przewodów, zapewniając jednocześnie optymalne odciążenie kabla.
• Trwałość materiałowa: Korpus z mosiądzu niklowanego wykazuje pełną odporność na promieniowanie UV, co jest kluczowe przy montażu zewnętrznym.

Zgodność z Normami

Dławnica SKINTOP® MS-SC-M 25x1,5 została zaprojektowana zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Posiada certyfikat UL (Underwriters Laboratories), co jest niezbędnym wymogiem dla urządzeń i komponentów eksportowanych na rynek północnoamerykański (USA i Kanada). Produkt jest również zgodny z dyrektywą RoHS, a warianty oznaczone jako „LF” są całkowicie wolne od ołowiu, wyprzedzając nadchodzące regulacje środowiskowe dotyczące stopów miedzi.

Zastosowanie

Dławnica znajduje szerokie zastosowanie w zaawansowanych systemach automatyki i elektrotechniki, gdzie kluczowe jest zachowanie kompatybilności elektromagnetycznej. Jest idealnym wyborem dla:

• Systemów sterowania: Zabezpieczanie wejść kablowych w szafach sterowniczych.
• Napędów i silników: Podłączanie zasilania i sterowania w środowiskach o dużym natężeniu pola magnetycznego.
• Przetwornic częstotliwości: Skuteczne uziemienie ekranu kabla w celu redukcji emisji zakłóceń.
• Instalacji zewnętrznych: Dzięki odporności na warunki atmosferyczne i promieniowanie UV.

Wskazówki Montażowe

Aby zapewnić pełną funkcjonalność dławnicy, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie ekranu: Należy zdjąć płaszcz zewnętrzny kabla na odpowiedniej długości, aby sprężyna stykowa dławnicy miała bezpośredni kontakt z miedzianym ekranem (plecionką).
• Obudowy lakierowane: W przypadku montażu w obudowach malowanych, anodowanych lub powlekanych proszkowo, należy zastosować nakrętkę SKINDICHT® SM-PE-M, która przebije warstwę izolacyjną i zapewni połączenie wyrównawcze.
• Narzędzia: Do dokręcenia dławnicy należy użyć klucza o rozmiarze 29 (Szerokość klucza 1).
• Uszczelnienie: Należy upewnić się, że uszczelka przylega płasko do powierzchni obudowy, aby zachować deklarowany stopień ochrony IP.

FAQ

Czy dławnica nadaje się do kabli bez ekranu?
Tak, dławnica może być stosowana z kablami z płaszczem wewnętrznym lub bez niego, jednak jej głównym atutem jest sprężyna EMC przeznaczona do przewodów ekranowanych.

Jaki jest gwint przyłączeniowy?
Produkt posiada standardowy gwint metryczny M25 o skoku 1,5 mm.

Czy produkt jest odporny na mycie myjką ciśnieniową?
Tak, dzięki klasie ochrony IP 69 dławnica jest odporna na działanie gorącej wody pod wysokim ciśnieniem, co jest standardem w przemyśle spożywczym i farmaceutycznym.
