Dławik SKINTOP MS-SC-M-XL 25x1,5 | 53112645 Lapp Kabel

Opis i Kluczowe Cechy

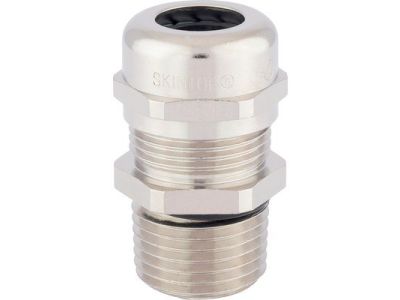

Dławik kablowy SKINTOP MS-SC-M-XL 25x1,5 (symbol 53112645) to mosiężna dławnica niklowana z gwintem M25, zaprojektowana do ekranowanych przewodów miedzianych. Dzięki zakresowi dławienia 9–17 mm oraz zintegrowanej sprężynie stykowej zapewnia niezawodną ochronę EMC i wysoki stopień szczelności IP68/IP69, co czyni go rozwiązaniem sprawdzającym się w wymagających warunkach przemysłowych i zewnętrznych.

• Zakres dławienia 9–17 mm: Duża elastyczność – jeden dławik obsługuje wiele średnic kabli, upraszczając dobór i magazynowanie.
• Mosiądz niklowany (odporność UV i chemiczna): Wytrzymuje agresywne środowiska, korozję i obciążenia mechaniczne, co wydłuża żywotność instalacji.
• IP68 (10 bar / 30 min) i IP69: Całkowita ochrona przed wnikaną wody, także podczas mycia strumieniowego pod wysokim ciśnieniem – idealne do stref mokrych i zewnętrznych.
• Ekranowanie EMC – sprężyna stykowa: Niska rezystancja przejścia między oplotem kabla a dławnicą, skuteczne tłumienie zakłóceń elektromagnetycznych w systemach sterowania i napędach.
• Długi gwint przyłączeniowy: Przeznaczony do obudów grubościennych (np. malowanych, anodowanych, powlekanych proszkowo) – pewne mocowanie bez ryzyka uszkodzenia gwintu.
• Certyfikat UL i zgodność z dyrektywą RoHS (wersje LF): Dopuszczenie do stosowania na rynku północnoamerykańskim oraz opcja bezołowiowa spełniająca przyszłe wymogi środowiskowe.

Zgodność z Normami

Dławik posiada certyfikat UL zgodnie z danymi technicznymi producenta, co umożliwia jego stosowanie na rynku północnoamerykańskim. Wersje artykułów z końcówką „LF” są zgodne z dyrektywą RoHS w zakresie ograniczenia zawartości ołowiu. Produkt spełnia wymagania europejskich norm dotyczących dławnic kablowych stosowanych w instalacjach przemysłowych.

Zastosowanie

Dławik SKINTOP MS-SC-M-XL 25x1,5 został zaprojektowany do wprowadzania miedzianych przewodów ekranowanych w układach wymagających ciągłości ekranowania i wysokiej szczelności. Sprawdza się w następujących scenariuszach:

• Systemy sterowania i automatyki budynkowej – ochrona sygnałów przed zakłóceniami EMC.
• Silniki i przetwornice częstotliwości – ekranowanie przewodów zasilających i sygnałowych w szafach sterowniczych.
• Obudowy grubościenne (malowane, anodowane, powlekane proszkowo) – długi gwint zapewnia pewne mocowanie i łatwy montaż nakrętki uziemiającej SKINDICHT SM-PE-M.
• Instalacje zewnętrzne i strefy mokre – odporność na UV, wysokie ciśnienie wody (IP69) i obciążenia chemiczne.

Wskazówki Montażowe

Montaż dławika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Dławik wkręcać ręcznie w otwór gwintowany obudowy, a następnie dokręcić kluczem płaskim (szerokość klucza 29 mm) zgodnie z momentem dokręcania określonym w dokumentacji producenta. W przypadku obudów malowanych, anodowanych lub powlekanych proszkowo zaleca się użycie nakrętki SKINDICHT SM-PE-M do połączenia wyrównawczego. Przekrój przewodu i typ kabla dobrać do zakresu dławienia (9–17 mm). Przed instalacją upewnić się, że powierzchnia gwintu i uszczelki jest czysta i sucha.

FAQ

• Czy dławik nadaje się do przewodów nieekranowanych? Tak, jest odpowiedni zarówno do kabli z płaszczem wewnętrznym, jak i bez niego, jednak pełną korzyść EMC uzyskuje się przy podłączeniu ekranu.
• Jakie stopnie ochrony IP zapewnia dławik? IP68 (10 bar / 30 min), IP69 oraz IP66 – odporność na zanurzenie pod ciśnieniem i mycie strumieniowe gorącą wodą.
• Czy dostępna jest wersja bez ołowiu? Tak, numery artykułów kończące się na „LF” to produkty bez ołowiu o identycznych właściwościach, zgodne z dyrektywą RoHS.
