Dławik SKINTOP MS-SC-M 50X1,5 | 53112670 Lapp Kabel

Opis i Kluczowe Cechy

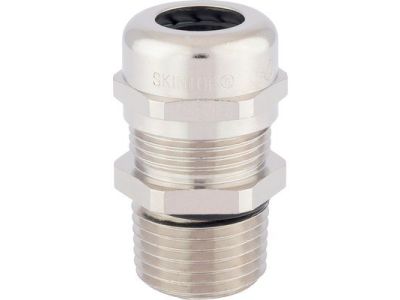

Dławik kablowy SKINTOP® MS-SC-M 50×1,5 (nr katalogowy 53112670) to mosiężna dławnica niklowana przeznaczona do wprowadzania przewodów ekranowanych w aplikacjach wymagających ochrony EMC. Dzięki gwintowi M50 i zakresowi dławienia 27–35 mm zapewnia uniwersalne dopasowanie do przewodów o różnych średnicach zewnętrznych. Wysoka odporność na warunki środowiskowe – stopnie ochrony IP66, IP68 (10 bar / 30 min) oraz IP69 – oraz certyfikat UL umożliwiają stosowanie w ciężkich warunkach przemysłowych i na rynku północnoamerykańskim.

• Gwint M50: Montaż w standardowych otworach gwintowanych – kompatybilność z typowymi obudowami i puszkami.
• Zakres dławienia 27–35 mm: Uniwersalność – możliwość stosowania z przewodami o zróżnicowanej średnicy zewnętrznej bez konieczności wymiany dławika.
• Stopień ochrony IP66, IP68 (10 bar, 30 min) oraz IP69: Niezawodne uszczelnienie – ochrona przed pyłem, strumieniami wody oraz myciem pod wysokim ciśnieniem.
• Zintegrowana sprężyna stykowa EMC: Niskooporowe połączenie ekranu plecionki miedzianej z dławicą – skuteczne tłumienie zakłóceń elektromagnetycznych.
• Mosiądz niklowany: Wysoka odporność na korozję, UV, obciążenia chemiczne i mechaniczne – trwałość w agresywnym środowisku.

Zgodność z Normami

Dławik spełnia wymagania stopni ochrony IP66, IP68 (10 bar przez 30 minut) oraz IP69. Posiada certyfikat UL, co potwierdza dopuszczenie do stosowania na rynku północnoamerykańskim. Produkt odporny na promieniowanie UV – nadaje się do instalacji zewnętrznych w dopuszczalnym zakresie temperatur.

Zastosowanie

Dławik SKINTOP MS-SC-M 50×1,5 przeznaczony jest do prowadzenia miedzianych przewodów ekranowanych w systemach sterowania, silnikach i przetwornicach częstotliwości, zapewniając ciągłość ekranowania EMC.

• W obudowach malowanych, anodowanych lub powlekanych proszkowo – zalecane stosowanie nakrętki SKINDICHT® SM-PE-M do połączenia wyrównawczego.
• W instalacjach narażonych na wysokie obciążenia chemiczne i mechaniczne (np. zakłady chemiczne, maszyny przemysłowe).
• W aplikacjach zewnętrznych (z zachowaniem zakresu temperaturowego) – parki maszynowe, sterownie terenowe.
• W urządzeniach wymagających skutecznego ekranowania EMC – przetwornice częstotliwości, falowniki, szafy sterownicze.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Dławik montować w otworze gwintowanym M50. Moment dokręcania i dobór przekroju przewodów – zgodnie z dokumentacją producenta. W przypadku obudów powlekanych proszkowo lub anodowanych wymagane jest zastosowanie nakrętki SKINDICHT® SM-PE-M w celu zapewnienia ciągłości ekranowania i połączenia wyrównawczego.

FAQ

• Jaki stopień ochrony ma dławik SKINTOP MS-SC-M 50×1,5? Dławik spełnia wymagania IP66, IP68 (10 bar przez 30 minut) oraz IP69 – oznacza to całkowitą odporność na pył oraz wnikanie wody pod wysokim ciśnieniem.
• Czy dławik zapewnia ekranowanie EMC? Tak, dzięki zintegrowanej sprężynie stykowej o niskiej rezystancji, która łączy ekran plecionki miedzianej z korpusem dławika, tworząc skuteczną barierę dla zakłóceń elektromagnetycznych.
• Czy produkt posiada certyfikat UL? Tak, certyfikat UL umożliwia stosowanie dławika na rynku północnoamerykańskim zgodnie z lokalnymi wymaganiami technicznymi.
