Dławik SKINTOP MS-SC-M 40X1,5 (opak=10szt) | 53112660 Lapp Kabel

Opis i Kluczowe Cechy

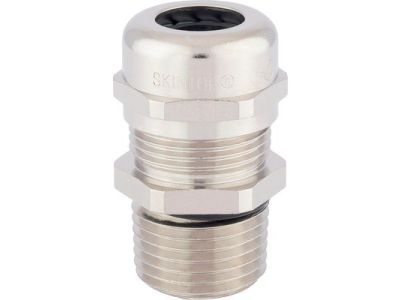

Dławnica kablowa SKINTOP® MS-SC-M 40X1,5 od renomowanego producenta Lapp Kabel to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o profesjonalnych instalacjach wymagających najwyższego poziomu kompatybilności elektromagnetycznej (EMC). Wykonana z mosiądzu niklowanego, charakteryzuje się wyjątkową odpornością na wysokie obciążenia mechaniczne oraz chemiczne, co gwarantuje długowieczność i niezawodność w trudnych warunkach przemysłowych. Kluczowym elementem konstrukcyjnym jest zintegrowana, wysoce przewodząca i giętka sprężyna stykowa. Tworzy ona przejście o niskiej rezystancji między ekranem z plecionki miedzianej a korpusem dławnicy, co skutecznie eliminuje zakłócenia elektromagnetyczne.

• Szeroki zakres dławienia: Możliwość uszczelnienia przewodów o średnicy zewnętrznej od 19 mm do 28 mm zapewnia dużą elastyczność projektową.
• Wysoki stopień ochrony: Produkt oferuje szczelność klasy IP 68 (do 10 barów przez 30 minut) oraz IP 69, co pozwala na pracę w warunkach wysokiego ciśnienia i temperatury (np. podczas mycia ciśnieniowego).
• Solidna konstrukcja: Mosiądz niklowany zapewnia odporność na promieniowanie UV oraz korozję, co jest kluczowe przy montażu zewnętrznym.
• Rozmiar gwintu: Metryczny gwint M 40x1,5 o standardowej długości, montowany przy użyciu klucza o rozmiarze 45.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Posiada certyfikat UL (Underwriters Laboratories), co jest potwierdzeniem bezpieczeństwa i jakości wymaganej na rynku północnoamerykańskim (USA i Kanada). Dławnica spełnia wymagania dyrektywy RoHS dotyczące ograniczenia stosowania substancji niebezpiecznych. Warto zaznaczyć, że Lapp Kabel oferuje również wersje „LF” (Lead Free), które wyprzedzają przyszłe regulacje środowiskowe, eliminując ołów ze stopów miedzi.

Zastosowanie

Dławnica SKINTOP® MS-SC-M 40X1,5 znajduje szerokie zastosowanie w sektorach, gdzie kluczowe jest zachowanie ciągłości ekranu i ochrona przed zakłóceniami. Idealnie sprawdza się w:

• Systemach sterowania: Zapewnienie czystości sygnałów w szafach sterowniczych.
• Napędach i silnikach: Bezpieczne wprowadzanie przewodów zasilających i sterujących.
• Przetwornicach częstotliwości: Skuteczna redukcja emisji zakłóceń generowanych przez falowniki.
• Budowie maszyn: Wszędzie tam, gdzie występują duże obciążenia mechaniczne i wymagana jest odporność na czynniki atmosferyczne.

Wskazówki Montażowe

Proces instalacji dławnicy jest szybki i intuicyjny, co znacząco redukuje czas prac montażowych. Aby uzyskać pełną ochronę EMC, należy zdjąć izolację zewnętrzną kabla na odcinku styku ze sprężyną dławnicy. W przypadku montażu w obudowach malowanych, anodowanych lub powlekanych proszkowo, które izolują elektrycznie, niezbędne jest zastosowanie nakrętki SKINDICHT® SM-PE-M. Pozwala ona na przebicie warstwy izolacyjnej i uzyskanie pewnego połączenia wyrównawczego z metalową obudową. Podczas dokręcania należy użyć klucza płaskiego o rozmiarze 45, dbając o odpowiedni moment dokręcania zapewniający szczelność IP 68.

FAQ

• Czy dławnica może być stosowana na zewnątrz? Tak, produkt jest odporny na promieniowanie UV i trudne warunki atmosferyczne, pod warunkiem zachowania dopuszczalnego zakresu temperatur pracy.
• Czy dławnica współpracuje z kablami bez płaszcza wewnętrznego? Tak, konstrukcja SKINTOP® MS-SC-M jest odpowiednia do stosowania z kablami i przewodami zarówno z płaszczem wewnętrznym, jak i bez niego.
• Co oznacza stopień ochrony IP 69? Oznacza to, że dławnica jest całkowicie pyłoszczelna i wytrzymuje intensywne czyszczenie strumieniem wody pod wysokim ciśnieniem i w wysokiej temperaturze.
