Dławik SKINTOP MS-SC M 32X1,5 (opak=25szt) | 53112650 Lapp Kabel

Opis i Kluczowe Cechy

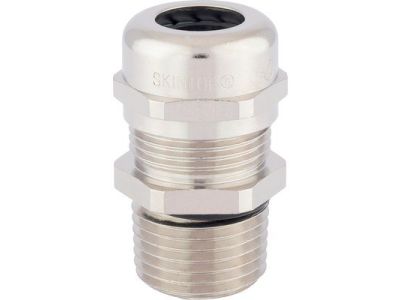

Dławnica kablowa SKINTOP® MS-SC M 32X1.5 od renomowanego producenta Lapp Kabel to profesjonalne rozwiązanie zaprojektowane z myślą o zapewnieniu najwyższej integralności sygnałowej w środowiskach narażonych na zakłócenia elektromagnetyczne. Wykonana z mosiądzu niklowanego, charakteryzuje się wyjątkową wytrzymałością mechaniczną oraz odpornością na wysokie obciążenia chemiczne. Kluczowym elementem konstrukcyjnym jest zintegrowana, wysoce przewodząca i giętka sprężyna stykowa, która gwarantuje przejście o niskiej rezystancji między ekranem z plecionki miedzianej a korpusem dławnicy, co przekłada się na optymalną ochronę EMC.

• Gwint metryczny: M 32x1,5 zapewniający kompatybilność ze standardowymi otworami montażowymi.
• Zakres dławienia: Szeroki zakres zaciskania od 11 mm do 21 mm pozwala na elastyczne dopasowanie do różnych średnic zewnętrznych przewodów.
• Stopień ochrony: Najwyższe parametry szczelności IP 68 (do 10 barów przez 30 minut) oraz IP 69, co umożliwia pracę w warunkach intensywnego mycia pod ciśnieniem.
• Materiał: Korpus z mosiądzu niklowanego zapewnia odporność na promieniowanie UV oraz korozję.
• Montaż: Szerokość klucza wynosząca 36 mm ułatwia pewne dokręcenie dławnicy przy użyciu standardowych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami przemysłowymi. Posiada certyfikat UL, co jest kluczowe dla prefabrykatorów rozdzielnic i producentów maszyn eksportujących swoje rozwiązania na rynek północnoamerykański. Dławnica spełnia wymogi dyrektywy RoHS, a warianty oznaczone jako „LF” są całkowicie wolne od ołowiu, wyprzedzając nadchodzące zaostrzenia przepisów środowiskowych dotyczących stopów miedzi. Wysoki stopień ochrony IP 66, IP 68 oraz IP 69 potwierdza niezawodność uszczelnienia w najbardziej wymagających aplikacjach przemysłowych.

Zastosowanie

Dławnica SKINTOP® MS-SC M 32X1.5 znajduje szerokie zastosowanie w sektorach, gdzie kluczowa jest kompatybilność elektromagnetyczna (EMC) oraz odporność na trudne warunki zewnętrzne. Jest idealnym wyborem do:

• Systemów sterowania: Zabezpieczanie wejść kablowych w szafach sterowniczych.
• Napędów i silników: Skuteczne uziemienie ekranu kabli zasilających silniki, minimalizujące emisję zakłóceń.
• Przetwornic częstotliwości: Niezbędny element w układach z falownikami, gdzie ekranowanie przewodów jest krytyczne dla poprawnej pracy elektroniki.
• Aplikacji zewnętrznych: Dzięki odporności na UV i wysokiej szczelności, dławnica doskonale sprawdza się w instalacjach narażonych na warunki atmosferyczne.

Wskazówki Montażowe

Podczas instalacji dławnicy SKINTOP® MS-SC należy zwrócić szczególną uwagę na prawidłowe przygotowanie ekranu przewodu. Ekran z plecionki miedzianej powinien zostać odsłonięty i wprowadzony w taki sposób, aby stykał się bezpośrednio z wewnętrzną sprężyną stykową dławnicy. W przypadku montażu w obudowach malowanych, anodowanych lub powlekanych proszkowo, które izolują elektrycznie, konieczne jest zastosowanie nakrętki SKINDICHT® SM-PE-M. Nakrętka ta posiada nacięcia, które przebijają warstwę izolacyjną obudowy, zapewniając niezbędne połączenie wyrównawcze i ciągłość ekranowania. Należy przestrzegać momentu dokręcania odpowiedniego dla rozmiaru M32, aby zapewnić deklarowaną szczelność IP 68/69.

FAQ

• Czy dławnica nadaje się do kabli z płaszczem wewnętrznym? Tak, konstrukcja dławnicy pozwala na stosowanie jej zarówno z przewodami posiadającymi płaszcz wewnętrzny, jak i bez niego.
• Jaka jest różnica między wersją standardową a MS-SC-M-XL? Wersja XL posiada wydłużony gwint przyłączeniowy, co czyni ją idealną do montażu w obudowach o grubych ściankach.
• Czy produkt jest odporny na mycie wysokociśnieniowe? Tak, dzięki certyfikacji IP 69 dławnica jest w pełni odporna na działanie gorącej wody pod wysokim ciśnieniem, co jest standardem w przemyśle spożywczym i chemicznym.
