Dławik SKINTOP MS-SC-M 20X1,5 (opak=25szt) | 53112630 Lapp Kabel

Opis i Kluczowe Cechy

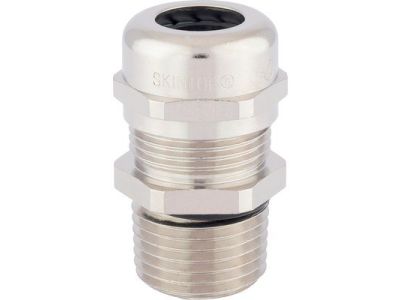

Dławnica kablowa SKINTOP® MS-SC-M 20X1,5 od renomowanego producenta Lapp Kabel to profesjonalne rozwiązanie zaprojektowane z myślą o zapewnieniu najwyższej integralności sygnału w środowiskach narażonych na zakłócenia elektromagnetyczne. Wykonana z mosiądzu niklowanego, charakteryzuje się wyjątkową wytrzymałością na wysokie obciążenia mechaniczne oraz chemiczne. Kluczowym elementem konstrukcyjnym jest zintegrowana, wysoce przewodząca i giętka sprężyna stykowa, która gwarantuje przejście o niskiej rezystancji między ekranem z plecionki miedzianej a korpusem dławnicy, co przekłada się na optymalną ochronę EMC.

• Gwint metryczny: M 20x1,5 zapewnia standardową kompatybilność z większością obudów przemysłowych.
• Zakres dławienia: Szeroki zakres zaciskania od 7 mm do 13 mm pozwala na elastyczne dopasowanie do różnych średnic zewnętrznych przewodów.
• Stopień ochrony: Produkt oferuje najwyższe standardy szczelności IP 68 (do 10 barów przez 30 minut) oraz IP 69, co umożliwia pracę w warunkach wysokiego ciśnienia i czyszczenia strumieniem gorącej wody.
• Odporność: Materiał jest odporny na promieniowanie UV, co pozwala na bezpieczne stosowanie dławnicy na zewnątrz budynków.
• Szerokość klucza: Rozmiar 24 ułatwia szybki i pewny montaż przy użyciu standardowych narzędzi warsztatowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Posiada certyfikat UL, co jest kluczowe dla prefabrykatorów rozdzielnic i producentów maszyn eksportujących swoje rozwiązania na rynek północnoamerykański. Dławnica spełnia wymagania dyrektywy RoHS, a warianty oznaczone jako „LF” są całkowicie wolne od ołowiu, wyprzedzając nadchodzące regulacje środowiskowe dotyczące stopów miedzi. Wysoki stopień ochrony IP 66, IP 68 oraz IP 69 potwierdza niezawodność uszczelnienia w najbardziej wymagających aplikacjach przemysłowych.

Zastosowanie

Dławnica SKINTOP® MS-SC-M 20X1,5 znajduje szerokie zastosowanie w nowoczesnej automatyce i elektrotechnice, szczególnie tam, gdzie wymagana jest kompatybilność elektromagnetyczna (EMC). Jest idealnym wyborem dla:

• Systemów sterowania: Zabezpieczanie czułych sygnałów sterujących przed zakłóceniami zewnętrznymi.
• Silników i napędów: Bezpieczne wprowadzanie przewodów zasilających w aplikacjach o dużej dynamice pracy.
• Przetwornic częstotliwości: Kluczowy element eliminujący emisję zakłóceń generowanych przez falowniki.
• Budowy maszyn: Przeznaczona do montażu w obudowach malowanych, anodowanych lub powlekanych proszkowo (przy zastosowaniu nakrętki SKINDICHT® SM-PE-M dla zapewnienia ciągłości elektrycznej).

Wskazówki Montażowe

Aby zapewnić pełną skuteczność ochrony EMC oraz deklarowany stopień szczelności, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy usunąć płaszcz zewnętrzny przewodu na odpowiedniej długości, aby odsłonić ekran miedziany, który musi wejść w bezpośredni kontakt ze sprężyną stykową dławnicy.
• Montaż w obudowach powlekanych: W przypadku obudów lakierowanych lub malowanych proszkowo, należy użyć nakrętki kontrującej z krawędziami nacinającymi (np. SKINDICHT® SM-PE-M), aby przebić warstwę izolacyjną i uzyskać połączenie wyrównawcze.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zgodny ze specyfikacją techniczną dla rozmiaru M20, aby zapewnić szczelność IP 68 bez uszkodzenia izolacji przewodu.
• Narzędzia: Do montażu zaleca się użycie klucza płaskiego o rozmiarze 24.

FAQ

Czy dławnica może być stosowana z kablami bez ekranu?
Tak, konstrukcja pozwala na stosowanie kabli z płaszczem wewnętrznym lub bez niego, jednak jej głównym atutem jest zintegrowana sprężyna do kontaktu z ekranem EMC.

Jaka jest różnica między wersją standardową a wersją XL?
Wersja XL posiada wydłużony gwint przyłączeniowy, co jest niezbędne przy montażu w obudowach o grubych ściankach, gdzie standardowy gwint M20 mógłby okazać się zbyt krótki.

Czy produkt jest odporny na warunki atmosferyczne?
Tak, dławnica jest odporna na promieniowanie UV i może być stosowana na zewnątrz, pod warunkiem zachowania dopuszczalnego zakresu temperatur pracy dla uszczelnienia.
