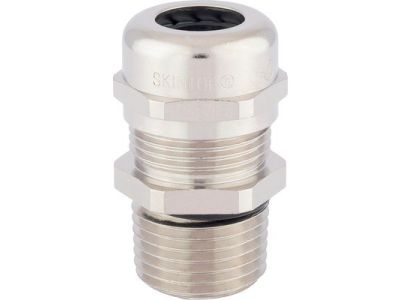

Dławik SKINTOP MS-SC-M 16X1,5 (opak=50szt) | 53112620 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kablowa SKINTOP® MS-SC-M 16X1.5 od renomowanego producenta Lapp Kabel to profesjonalne rozwiązanie zaprojektowane z myślą o zapewnieniu najwyższej integralności sygnałowej w systemach narażonych na zakłócenia elektromagnetyczne. Wykonana z wysokiej jakości mosiądzu niklowanego, charakteryzuje się wyjątkową odpornością na wysokie obciążenia mechaniczne oraz chemiczne. Kluczowym elementem konstrukcyjnym jest zintegrowana, wysoce przewodząca i giętka sprężyna stykowa, która tworzy przejście o niskiej rezystancji między ekranem z plecionki miedzianej a korpusem dławnicy, co gwarantuje optymalną ochronę EMC.

• Gwint metryczny: M 16x1,5 zapewniający standardową kompatybilność z obudowami i szafami sterowniczymi.
• Zakres dławienia: Szeroki zakres zaciskania od 4,5 mm do 10 mm pozwala na elastyczne dopasowanie do różnych średnic zewnętrznych przewodów.
• Stopień ochrony: Produkt oferuje najwyższe standardy szczelności: IP 68 (do 10 bar przez 30 minut), IP 69 oraz IP 66, co chroni przed wnikaniem pyłu i wody pod wysokim ciśnieniem.
• Trwałość: Pełna odporność na promieniowanie UV umożliwia bezpieczną eksploatację w warunkach zewnętrznych.
• Szerokość klucza: Rozmiar 20 ułatwia precyzyjny montaż przy użyciu standardowych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Posiada certyfikat UL, co jest kluczowe dla prefabrykatorów eksportujących swoje maszyny i urządzenia na rynek północnoamerykański (USA i Kanada). Dławnica spełnia wymogi dyrektywy RoHS, a producent oferuje również warianty bez ołowiu (oznaczone jako LF), wyprzedzając nadchodzące regulacje środowiskowe dotyczące stopów miedzi. Wysoki stopień ochrony IP 68 i IP 69 potwierdza zgodność z normami dotyczącymi szczelności w najbardziej wymagających środowiskach przemysłowych.

Zastosowanie

Dławnica SKINTOP® MS-SC-M 16X1.5 znajduje szerokie zastosowanie w nowoczesnej automatyce i elektrotechnice, szczególnie tam, gdzie wymagana jest kompatybilność elektromagnetyczna (EMC). Jest idealnym wyborem do:

• Systemów sterowania: Zabezpieczanie wejść kablowych w szafach sterowniczych.
• Napędów i silników: Podłączanie miedzianych przewodów ekranowanych w celu eliminacji zakłóceń generowanych przez falowniki.
• Przetwornic częstotliwości: Zapewnienie ciągłości ekranu w aplikacjach o wysokiej częstotliwości przełączania.
• Przemysłu maszynowego: Montaż w urządzeniach narażonych na wibracje i trudne warunki atmosferyczne.

Wskazówki Montażowe

Proces instalacji dławnicy SKINTOP® MS-SC-M jest szybki i intuicyjny, co znacząco redukuje czas prefabrykacji. Aby uzyskać pełną ochronę EMC, należy zdjąć izolację zewnętrzną przewodu na odpowiedniej długości, tak aby sprężyna stykowa dławnicy miała bezpośredni kontakt z ekranem (oplotem) kabla. W przypadku montażu w obudowach malowanych, anodowanych lub powlekanych proszkowo, które posiadają warstwę izolacyjną, zaleca się zastosowanie nakrętki SKINDICHT® SM-PE-M. Pozwala ona na przebicie warstwy lakieru i uzyskanie pewnego połączenia wyrównawczego z metalową strukturą obudowy. Podczas dokręcania należy użyć klucza o rozmiarze 20, dbając o zachowanie odpowiedniego momentu dokręcania dla zapewnienia deklarowanej szczelności IP.

FAQ

• Czy dławnica nadaje się do kabli bez płaszcza wewnętrznego? Tak, konstrukcja dławnicy jest odpowiednia do stosowania z kablami i przewodami zarówno z płaszczem wewnętrznym, jak i bez niego.
• Co oznacza skrót SC w nazwie? Skrót SC (Screen Contact) odnosi się do specjalnej konstrukcji styku z ekranem kabla, co jest kluczowe dla aplikacji wymagających ochrony EMC.
• Czy produkt może być stosowany na zewnątrz? Tak, dławnica jest odporna na promieniowanie UV i trudne warunki pogodowe, pod warunkiem zachowania dopuszczalnego zakresu temperatur pracy.
• Jakie są korzyści z wersji bez ołowiu (LF)? Produkty z oznaczeniem LF są przygotowane na przyszłe restrykcje środowiskowe, eliminując ołów ze stopu miedzi przy zachowaniu identycznych parametrów technicznych.
