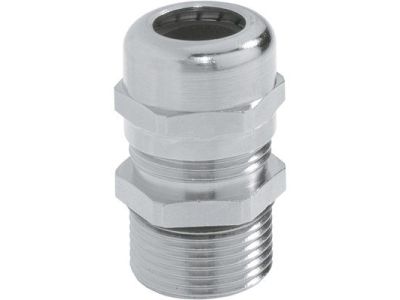

Dławik SKINTOP MS PG 9 (opak=100szt) | 52015710 Lapp Kabel

Opis i Kluczowe Cechy

Dławik kablowy SKINTOP® MS PG 9 (symbol 52015710) to profesjonalne rozwiązanie do uszczelniania i odciążania przewodów wprowadzanych do obudów elektrycznych. Wykonany z mosiężnego niklowanego korpusu zapewnia wysoką odporność mechaniczną i chemiczną. Zakres dławienia 4–8 mm pozwala na elastyczne dopasowanie do różnych średnic kabli, a stopień ochrony IP 68 (5 bar / 30 min) gwarantuje szczelność nawet w wymagających warunkach zewnętrznych. Szerokość klucza 17 mm ułatwia montaż standardowym narzędziem.

• Zakres dławienia 4–8 mm: uniwersalność – jeden dławik obsługuje wiele średnic przewodów, redukując konieczność magazynowania różnych rozmiarów.
• Stopień ochrony IP 68 (5 bar / 30 min): niezawodne uszczelnienie przed pyłem i wodą pod ciśnieniem, umożliwiające stosowanie w wilgotnych i otwartych instalacjach.
• Mosiądz niklowany: wysoka odporność na korozję i działanie agresywnych środowisk, co przekłada się na długą żywotność połączeń.
• Odporność UV: stabilność materiału w ekspozycji na promieniowanie słoneczne – dławik nadaje się do użytku na zewnątrz w pełnym zakresie temperatur pracy.
• Elastyczna lamela odciążająca: optymalne odciążenie kabla zapobiegające przenoszeniu naprężeń na punkty łączeniowe wewnątrz obudowy.

Zgodność z Normami

Dławik SKINTOP MS PG 9 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Konstrukcja zgodna z wytycznymi DIN dla gwintów PG. Gwarantowana szczelność potwierdzona testem IP 68 przy ciśnieniu 5 bar przez 30 minut.

Zastosowanie

Uniwersalna dławnica przeznaczona do uszczelniania i odciążania przewodów w obudowach elektrycznych, szafach sterowniczych oraz puszkach instalacyjnych. Sprawdza się w następujących scenariuszach:

• Wprowadzanie kabli sterowniczych i zasilających do rozdzielnic w warunkach przemysłowych (wysoka obciążalność chemiczna i mechaniczna).
• Instalacje w strefach zewnętrznych – narażonych na wilgoć, deszcz i promieniowanie UV (np. oświetlenie zewnętrzne, stacje transformatorowe).
• Systemy automatyki budynkowej – szczelne przejścia przewodów w puszkach IP68 podtynkowych i natynkowych.
• Maszyny i urządzenia w przemyśle spożywczym lub chemicznym wymagające odporności na agresywne środki czyszczące.

Wskazówki Montażowe

Montaż dławika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Dławik wkręcać w otwór gwintowany PG 9 (wg DIN) z użyciem klucza o szerokości 17 mm. Moment dokręcania stosować zgodnie z dokumentacją producenta – zbyt silne dociśnięcie może uszkodzić uszczelkę. Przekrój przewodu dobrać do zakresu 4–8 mm; kabel wprowadzić przez nakrętkę i korpus, a następnie dokręcić nakrętkę tak, aby lamela odciążająca pewnie zacisnęła się na płaszczu.

FAQ

• Czy dławik SKINTOP MS PG 9 nadaje się do kabli o średnicy 3 mm? Nie – minimalna średnica dławienia wynosi 4 mm. Dla kabli 3 mm należy wybrać dławik o mniejszym gwincie, np. PG 7 (zakres 3–6 mm).
• Jaki stopień ochrony faktycznie zapewnia ten dławik – IP 68 przy 5 bar czy 10 bar? Według danych producenta dławik został przebadany na IP 68 przy ciśnieniu 5 bar przez 30 minut. Wzmianka o 10 bar pochodzi z innej wersji lub starszego opisu; dla tego modelu obowiązuje wartość 5 bar.
• Czy dławik ma zabezpieczenie przed odkręcaniem (uszczelka wewnętrzna)? Tak, konstrukcja obejmuje elastyczną lamelę odciążającą oraz uszczelkę w korpusie, która po dokręceniu nakrętki zapewnia szczelność i przeciwdziała samoczynnemu luzowaniu.
