Dławik SKINTOP MS-M16x1,5 Atex | 53112710 Lapp Kabel

Opis i Kluczowe Cechy

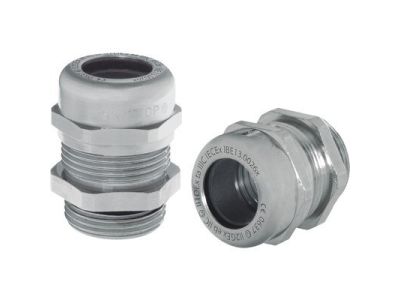

Dławik kablowy SKINTOP MS-M16x1,5 ATEX o symbolu 53112710 to mosiężny, niklowany element przepustu kablowego przeznaczony do pracy w strefach zagrożonych wybuchem. Wykonany w gwincie M16, obejmuje zakres dławienia od 4,5 do 10 mm, co pozwala na bezpieczne prowadzenie przewodów o zróżnicowanych średnicach. Dzięki klasie szczelności IP68 przy 10 bar (30 min) oraz IP66 zapewnia niezawodną ochronę przed wnikaniem wilgoci i pyłów nawet w trudnych warunkach przemysłowych.

• Zakres dławienia 4,5–10 mm: uniwersalność w doborze kabli, redukcja liczby potrzebnych dławików w instalacji.
• Stopień ochrony IP68 – 10 bar (30 min) / IP66: odporność na długotrwałe zanurzenie i strumienie wody, gwarancja szczelności w wilgotnym i agresywnym środowisku.
• Mosiądz niklowany: wysoka odporność korozyjna i mechaniczna, długa żywotność w instalacjach narażonych na działanie chemikaliów.
• Odporność UV: stabilność materiału przy stałej ekspozycji na promieniowanie słoneczne – idealne do zastosowań zewnętrznych i w okrętowych.
• Certyfikacja ATEX (II 2G +1 D, typ ochrony „e” i „t”): dopuszczenie do montażu w strefach zagrożonych wybuchem gazów i pyłów, zgodnie z wymogami bezpieczeństwa.

Zgodność z Normami

Dławik SKINTOP MS-M16x1,5 ATEX spełnia wymagania dyrektywy ATEX 2014/34/UE dla urządzeń grupy II, kategorii 2G (strefy 1, 2) oraz 1 D (strefy 21, 22). Posiada typ ochrony przed wybuchem gazów – zwiększone bezpieczeństwo „e” oraz ochronę przed wybuchem pyłów poprzez obudowę „t”. Produkt oznaczony znakiem CE i zgodny z odpowiednimi normami europejskimi zapewniającymi bezpieczną pracę w atmosferze potencjalnie wybuchowej.

Zastosowanie

Dławik przeznaczony jest do prowadzenia kabli w urządzeniach i instalacjach pracujących w strefach zagrożonych wybuchem, a także w środowiskach o wysokiej wilgotności, zapyleniu lub narażonych na działanie promieniowania UV.

• Przemysł chemiczny i petrochemiczny – w aparaturze o zwiększonym bezpieczeństwie „e” i w obudowach ognioszczelnych.
• Ruchome aplikacje morskie i okrętowe – odporność na wibracje, korozję solankową i zmienne temperatury.
• Instalacje w strefach zagrożonych wybuchem pyłów (obszary kategorii 1 D/21) – linie produkcyjne, młyny, silosy.
• Zewnętrzne instalacje oświetleniowe i sterownicze w przemyśle wydobywczym oraz rafineryjnym – wysoka odporność UV i szczelność IP68.

Wskazówki Montażowe

Montaż dławika kablowego w strefie Ex może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP i znajomością przepisów ATEX. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału elektrycznego. Dławik montuje się na sztywnej obudowie o odpowiedniej grubości, stosując uszczelkę (w zestawie) i dokręcając nakrętkę z momentem zgodnym z dokumentacją producenta – nie przekraczać wartości maksymalnej. Zakres dławienia i przekrój kabla muszą być dobrane do faktycznej średnicy zewnętrznej przewodu, aby zapewnić szczelność i działanie przeciwwybuchowe.

FAQ

• Jaki jest zakres dławienia dławika SKINTOP MS-M16x1,5? Zakres wynosi 4,5–10 mm średnicy zewnętrznej kabla. Dławik można dostosować do przewodów o różnych grubościach w tym przedziale.
• Czy dławik jest odporny na promieniowanie UV? Tak, producent deklaruje odporność UV, co czyni go odpowiednim do instalacji zewnętrznych, szczególnie w aplikacjach morskich i okrętowych.
• Do jakich stref Ex można stosować ten dławik? Dławik jest certyfikowany dla urządzeń grupy II, kategorii 2G (strefy 1 i 2 – gazy) oraz 1 D (strefy 21 i 22 – pyły). Posiada typ ochrony „e” (zwiększone bezpieczeństwo) i „t” (ochrona obudową przed pyłem).
