Dławik SKINTOP MS-M 90x2 | 53112512 Lapp Kabel

Opis i Kluczowe Cechy

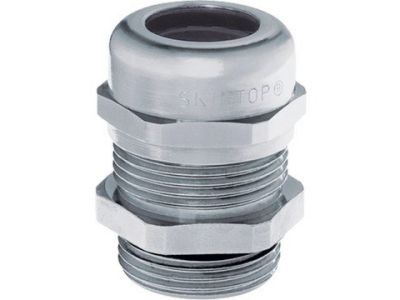

Dławik kablowy SKINTOP MS-M 90x2 (symbol 53112512) z gwintem M90 i zakresem dławienia 66–78 mm wykonano z mosiądzu niklowanego, co zapewnia wysoką odporność mechaniczną i chemiczną. Oferuje stopień ochrony IP68 (10 bar/30 min) oraz IP69, gwarantując szczelność nawet przy długotrwałym zanurzeniu i myciu strumieniem pod wysokim ciśnieniem. Zastosowano innowacyjny podwójny koszyk z lamelami, który ułatwia montaż i zapobiega powstawaniu dźwigni na ciężkich przewodach.

• Gwint M90: Zapewnia kompatybilność z obudowami i przepustami o standardowym otworze, ułatwiając szybką integrację w instalacji.
• Zakres dławienia 66–78 mm: Duży zmienny zakres zaciskania pozwala stosować przewody o różnej średnicy zewnętrznej, co zwiększa uniwersalność produktu.
• Mosiądz niklowany: Odporny na korozję, agresywne chemikalia i promieniowanie UV – idealny do pracy w trudnych środowiskach zewnętrznych i przemysłowych.
• IP68 (10 bar/30 min) i IP69: Pyłoszczelność i ochrona przed długotrwałym zanurzeniem oraz strumieniami wody pod wysokim ciśnieniem – zapewnia niezawodne uszczelnienie w ekstremalnych warunkach.
• Podwójny koszyk z lamelami: Innowacyjna konstrukcja ułatwia montaż, odciąża przewód i zapobiega jego wyrywaniu, zwiększając trwałość połączenia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają zgodność z dyrektywą RoHS w wersjach bez ołowiu (numery artykułów z końcówką „LF”). Dławik przeznaczony jest do montażu w instalacjach niskiego napięcia zgodnie z ogólnie przyjętymi standardami bezpieczeństwa.

Zastosowanie

Dławik SKINTOP MS-M 90x2 został zaprojektowany do uszczelniania i odciążania przewodów wprowadzanych do obudów w aplikacjach wymagających wysokiej ochrony środowiskowej oraz wytrzymałości mechanicznej i chemicznej.

• Uszczelnianie przewodów w szafach sterowniczych i rozdzielnicach w zakładach przemysłowych.
• Instalacje zewnętrzne (np. oświetlenie, systemy fotowoltaiczne, stacje ładowania) narażone na UV, deszcz i zmienne temperatury.
• Linie produkcyjne z częstym myciem pod wysokim ciśnieniem (IP69) – np. przemysł spożywczy, chemiczny.
• Obudowy w środowiskach agresywnych chemicznie, takich jak oczyszczalnie ścieków, rafinerie czy hale galwaniczne.

Wskazówki Montażowe

Montaż i demontaż dławika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dławik należy wkręcić w odpowiednio przygotowany otwór gwintowany (M90) w obudowie. Dokręcać go z momentem zgodnym z dokumentacją producenta (dostępną na życzenie). Przekrój przewodu powinien mieścić się w zakresie dławienia 66–78 mm. Do montażu użyj klucza o szerokości 115 mm. Po zakończeniu prac sprawdź szczelność połączenia.

FAQ

• Jaki jest stopień ochrony tego dławika? Dławik oferuje stopień ochrony IP68 (10 bar/30 min) oraz IP69. Oznacza to pyłoszczelność, ochronę przed długotrwałym zanurzeniem (IP68) oraz odporność na strumienie wody pod wysokim ciśnieniem i w podwyższonej temperaturze (IP69).
• Czy dławik nadaje się do montażu na zewnątrz? Tak, dzięki wykonaniu z mosiądzu niklowanego i odporności na promieniowanie UV, produkt jest w pełni przystosowany do pracy w warunkach zewnętrznych, w szerokim zakresie temperatur.
• Jaki przekrój przewodu mogę zastosować? Zakres dławienia wynosi od 66 mm do 78 mm (średnica zewnętrzna przewodu). W przypadku przewodów o większej średnicy należy wybrać dławik o odpowiednio większym zakresie z tej samej serii.
