Dławik SKINTOP MS-M 75x1,5 | 53112510 Lapp Kabel

Opis i Kluczowe Cechy

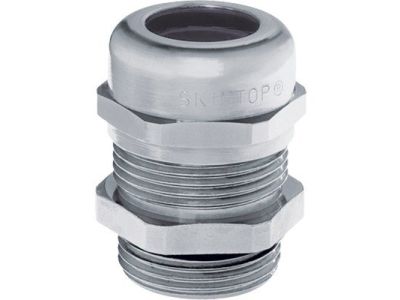

Dławik kablowy SKINTOP MS-M 75x1,5 (symbol 53112510) to profesjonalna dławnica wykonana z mosiądzu niklowanego, przeznaczona do uszczelniania i odciążania przewodów o średnicy zewnętrznej od 58 do 68 mm. Dzięki gwintowi M75x1,5 i szerokości klucza 95 mm zapewnia solidne mocowanie w obudowach o dużych otworach. Produkt charakteryzuje się podwójnym koszykiem z lamelami, który ułatwia montaż ciężkich przewodów i zapobiega działaniu dźwigni, co przekłada się na trwałość i niezawodność połączenia.

• Gwint M75x1,5: umożliwia montaż w otworach o standardowym gwincie metrycznym, zapewniając szeroki zakres zastosowań w rozdzielnicach i szafach sterowniczych.
• Zakres dławienia 58–68 mm: elastyczne dopasowanie do przewodów o różnych średnicach, co redukuje potrzebę stosowania wielu rozmiarów dławnic.
• Stopień ochrony IP68 (10 bar/30 min) i IP69: gwarancja pyłoszczelności oraz odporności na działanie strumienia wody pod wysokim ciśnieniem – niezbędna w aplikacjach przemysłowych i zewnętrznych.
• Mosiądz niklowany z odpornością UV: wysoka odporność na korozję, obciążenia chemiczne i promieniowanie UV, co wydłuża żywotność w trudnych warunkach atmosferycznych.
• Podwójny koszyk z lamelami: innowacyjna konstrukcja zapobiega skręcaniu się kabla podczas montażu oraz zapewnia optymalne odciążenie, minimalizując naprężenia na przewodzie.

Zgodność z Normami

Dławik SKINTOP MS-M został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stopień ochrony IP68 i IP69 uzyskany został w wyniku badań prowadzonych według rygorystycznych procedur. Produkt dostępny jest również w wariantach bez ołowiu (końcówka LF), spełniających przyszłe wymogi dyrektywy RoHS.

Zastosowanie

Dzięki wyjątkowej odporności mechanicznej i chemicznej oraz wysokiej szczelności, dławik SKINTOP MS-M znajduje zastosowanie w wymagających instalacjach przemysłowych i infrastrukturalnych.

• Uszczelnianie i odciążanie przewodów energetycznych i sygnałowych w szafach sterowniczych oraz rozdzielnicach narażonych na wilgoć i pył.
• Wprowadzanie kabli do obudów urządzeń montowanych na zewnątrz, np. w stacjach transformatorowych, instalacjach fotowoltaicznych czy maszynach budowlanych.
• Aplikacje w środowiskach agresywnych chemicznie – w zakładach chemicznych, rafineriach, oczyszczalniach ścieków.
• Instalacje wymagające szczególnej odporności na działanie strumienia wody pod wysokim ciśnieniem (IP69), np. w przemyśle spożywczym lub myjniach.

Wskazówki Montażowe

Montaż dławika powinien być wykonany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami (np. SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Dławik wkręca się w otwór z gwintem M75x1,5, dokręcając nakrętkę kontrującą z momentem zgodnym z dokumentacją producenta. Przewód wprowadza się przez dławik, a następnie dokręca nakrętkę dociskową, aż do uzyskania pełnego uszczelnienia i odciążenia. Należy dobrać przekrój kabla do zakresu dławienia (58–68 mm) oraz stosować akcesoria zalecane przez producenta. W przypadku wariantu PLUS dławik może obejmować przewody o większych średnicach – przed montażem sprawdź rzeczywisty zakres zaciskania.

FAQ

• Jaki stopień ochrony ma dławik SKINTOP MS-M 75x1,5? Produkt spełnia wymagania IP68 (pyłoszczelny, odporny na ciągłe zanurzenie do 10 bar przez 30 minut) oraz IP69 (odporny na strumień wody pod wysokim ciśnieniem). Dzięki temu nadaje się do najcięższych warunków przemysłowych i pracy na zewnątrz.
• Czy dławik jest odpowiedni do kabli o bardzo dużych średnicach? Standardowy zakres dławienia wynosi 58–68 mm. Dla przewodów o większych średnicach dostępne są warianty z oznaczeniem PLUS, które rozszerzają zakres do 98 mm, zachowując ten sam gwint M75x1,5.
• Czy istnieje wersja bez ołowiu? Tak, artykuły z końcówką „LF” są wykonane ze stopów miedzi bez dodatku ołowiu, zgodnie z wytycznymi dyrektywy RoHS. Mają identyczne właściwości mechaniczne i ochronne jak standardowa wersja.
