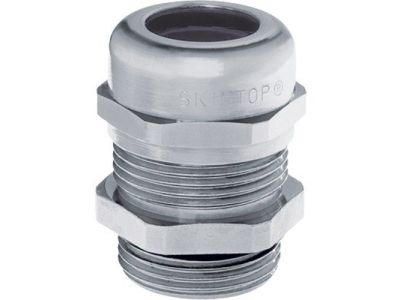

Dławik SKINTOP MS-M 20x1,5 (opak=50szt) | 53112020 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kablowa SKINTOP® MS-M 20x1,5 od renomowanego producenta Lapp Kabel to profesjonalne rozwiązanie przeznaczone do bezpiecznego wprowadzania przewodów do obudów urządzeń elektrycznych i szaf sterowniczych. Wykonanie z wysokiej jakości mosiądzu niklowanego gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim wyjątkową odporność na korozję oraz uszkodzenia mechaniczne. Produkt charakteryzuje się metrycznym gwintem przyłączeniowym M20 o skoku 1,5 mm, co zapewnia kompatybilność z większością standardowych otworów montażowych.

Kluczowym atutem dławnicy jest jej zaawansowany system uszczelniający, który pozwala na uzyskanie stopnia ochrony IP 68 (przy ciśnieniu 10 bar przez 30 minut) oraz IP 69, co czyni ją odporną na mycie pod wysokim ciśnieniem i w wysokiej temperaturze. Szeroki zakres dławienia, obejmujący średnice zewnętrzne przewodów od 7 mm do 13 mm, pozwala na elastyczne dopasowanie do różnych typów kabli. Dzięki zastosowaniu elastycznych lameli, dławnica oferuje optymalne odciążenie (strain relief), chroniąc przewód przed wyrwaniem i uszkodzeniem izolacji w miejscu wprowadzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu kablowego. Dławnica spełnia wymagania dyrektywy RoHS, co potwierdza ograniczenie stosowania substancji niebezpiecznych w procesie produkcji. Wysoka odporność na promieniowanie UV sprawia, że element ten może być bezpiecznie stosowany w instalacjach zewnętrznych bez ryzyka degradacji materiału pod wpływem światła słonecznego. Konstrukcja dławnicy zapewnia stabilność parametrów technicznych nawet w trudnych warunkach przemysłowych, gdzie występują wysokie obciążenia chemiczne.

Zastosowanie

Dławnica SKINTOP® MS-M 20x1,5 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i techniki:

• Budowa maszyn i urządzeń: Idealna do uszczelniania i zabezpieczania przewodów w silnikach, pompach i panelach sterowniczych.
• Automatyka przemysłowa: Niezbędna przy montażu czujników i elementów wykonawczych w trudnych warunkach środowiskowych.
• Instalacje zewnętrzne: Dzięki odporności na UV i wysokiej szczelności, doskonale sprawdza się w systemach fotowoltaicznych oraz oświetleniu zewnętrznym.
• Przemysł chemiczny i spożywczy: Wytrzymałość na obciążenia chemiczne oraz stopień ochrony IP 69 pozwalają na stosowanie w miejscach wymagających częstego czyszczenia agresywnymi środkami.

Wskazówki Montażowe

Aby zapewnić deklarowany stopień ochrony oraz maksymalną siłę trzymania przewodu, należy przestrzegać poniższych zaleceń:

• Dobór narzędzi: Do dokręcania dławnicy należy użyć klucza płaskiego o rozmiarze 24 (Szerokość klucza 1: 24).
• Przygotowanie otworu: Upewnij się, że otwór montażowy jest wolny od zadziorów, co zapobiegnie uszkodzeniu uszczelki korpusu.
• Moment dokręcania: Należy dokręcać dławnicę z odpowiednią siłą, aby lamele zacisnęły się na przewodzie, zapewniając szczelność, ale nie powodując deformacji izolacji kabla.
• Pozycjonowanie: W przypadku montażu pionowego, zaleca się wprowadzanie kabla od dołu, aby zminimalizować ryzyko gromadzenia się wody bezpośrednio na uszczelce.

FAQ

• Czy dławnica zawiera ołów? Standardowe modele z mosiądzu mogą zawierać do 4% ołowiu. Jeśli wymagany jest produkt całkowicie bez ołowiu, należy szukać wariantów z oznaczeniem „LF”.
• Jaki jest zakres temperatur pracy? Dławnice SKINTOP® MS-M są przystosowane do pracy w szerokim zakresie temperatur, jednak przy zastosowaniach zewnętrznych należy zawsze zweryfikować specyfikację temperaturową dla konkretnego środowiska pracy.
• Czy dławnica chroni przed wyrwaniem kabla? Tak, dzięki zintegrowanym lamelom dławnica zapewnia skuteczne odciążenie zgodne z normą EN 62444, co zapobiega przenoszeniu sił naciągu na zaciski elektryczne wewnątrz obudowy.
