Dławik SKINTOP MS-HF-M SC M32 53112534 | 53112534 Lapp Kabel

Opis i Kluczowe Cechy

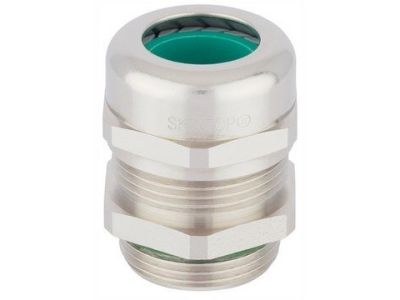

Dławnica kablowa SKINTOP MS-HF-M SC M32 (symbol 53112534) to wysokiej jakości rozwiązanie przeznaczone do szczelnego wprowadzania i zabezpieczania kabli w obudowach urządzeń elektrycznych. Wykonana z mosiądzu niklowanego, charakteryzuje się odpornością na korozję i wysoką trwałością mechaniczną. Zakres dławienia od 11 do 21 mm pozwala na stosowanie z szerokim spektrum kabli, zaś stopień ochrony IP68 gwarantuje szczelność nawet pod wodą przy ciśnieniu 10 bar przez 30 minut.

• Zakres dławienia 11-21 mm: Umożliwia montaż kabli o różnych średnicach, zwiększając uniwersalność zastosowania w różnych instalacjach.
• Stopień ochrony IP68, 10 bar (30 min): Całkowita ochrona przed wnikaniem wody i pyłu – idealne do zastosowań w trudnych warunkach środowiskowych.
• Ekranowanie EMC z elastycznymi zestykami sprężynowymi: Zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi i uziemienie miedzianego oplotu ekranującego.
• Materiał: mosiądz niklowany: Wysoka odporność na korozję i ścieranie, zapewniająca długą żywotność w wymagających środowiskach przemysłowych.
• Bezhalogenowy i samogasnący: Spełnia rygorystyczne wymagania bezpieczeństwa pożarowego w instalacjach elektrycznych.

Zgodność z Normami

Dławnica spełnia wymagania norm europejskich dotyczących ochrony EMC, odporności na warunki środowiskowe oraz bezpieczeństwa przeciwpożarowego. Została zaprojektowana zgodnie z dyrektywami UE i posiada oznakowanie CE. Odpowiednia do stosowania w instalacjach przemysłowych i transportowych.

Zastosowanie

Dławnica SKINTOP MS-HF-M SC M32 znajduje szerokie zastosowanie w instalacjach wymagających wysokiej szczelności, ochrony EMC i odporności na trudne warunki środowiskowe.

• Budowa maszyn i instalacji przemysłowych – zabezpieczenie punktów wprowadzenia kabli w maszynach produkcyjnych.
• Pomiary, sterowanie i regulacja – ochrona obwodów pomiarowych i sterowniczych przed zakłóceniami.
• Technika automatyzacji – niezawodne uszczelnienie kabli w szafach sterowniczych i systemach automatyki.
• Wagony metra i pociągowe – odporność na wibracje i zmienne warunki środowiskowe.
• Zastosowania wymagające uziemienia ekranu kabla (EMC) – skuteczne odprowadzenie zakłóceń elektromagnetycznych.

Wskazówki Montażowe

Montaż dławnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Przed rozpoczęciem prac upewnij się, że średnica kabla mieści się w zakresie 11-21 mm. Dławnicę należy wkręcić w otwór obudowy, wprowadzić kabel przez wkładkę uszczelniającą, a następnie dokręcić nakrętkę z odpowiednim momentem (szczegółowe dane w dokumentacji producenta). Zapewni to szczelność i prawidłowe uziemienie ekranu kabla. Unikać nadmiernego dokręcania, aby nie uszkodzić wkładki gumowej.

FAQ

• Czy dławnica nadaje się do kabli z ekranem miedzianym? Tak, dławnica wyposażona jest w elastyczne zestyki sprężynowe EMC, które umożliwiają skuteczne uziemienie miedzianego oplotu ekranującego kabla zgodnie z wymaganiami EMC.
• Jaki jest zakres temperatury pracy dławnicy? Dopuszczalny zakres temperatury pracy nie został określony w danych produktu – zaleca się sprawdzenie dokumentacji technicznej przed montażem.
• Czy dławnica jest odporna na promieniowanie UV? Tak, dławnica charakteryzuje się odpornością na promieniowanie UV, co umożliwia jej stosowanie w instalacjach zewnętrznych narażonych na działanie słońca.
