Dławik SKINTOP KR-M 20 ATEX | 54115425 Lapp Kabel

Opis i Kluczowe Cechy

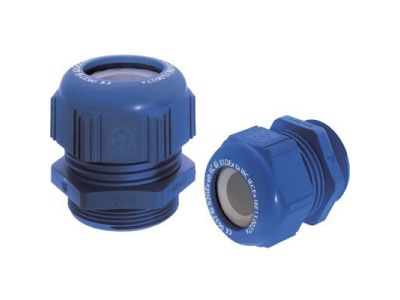

Dławik kablowy SKINTOP KR-M 20 ATEX (symbol 54115425) to uszczelniający element przepustu kablowego z gwintem M20, przeznaczony do pracy w instalacjach iskrobezpiecznych oraz strefach zagrożonych wybuchem. Zakres zaciskania 5–10 mm zapewnia elastyczność w doborze przewodów, a wysoki stopień ochrony IP68 (10 bar/30 min) i IP66 gwarantuje niezawodne uszczelnienie nawet w trudnych warunkach środowiskowych.

• Zakres zaciskania 5–10 mm: pozwala na bezpieczne i szczelne zamocowanie przewodów o zróżnicowanych średnicach, bez ryzyka uszkodzenia izolacji.
• Stopień ochrony IP68 (10 bar/30 min) i IP66: odporność na długotrwałe zanurzenie pod ciśnieniem oraz silne strumienie wody – idealna do zastosowań zewnętrznych i mokrych.
• Odporność na ciągłe wibracje i nagłe zmiany temperatury: konstrukcja dławika zapewnia stabilne mocowanie w środowiskach o dużych drganiach oraz wahań termicznych.
• Wysoka ochrona przed wyrwaniem i odciążenie: zacisk mechanicznie odciąża kabel, chroniąc go przed wysunięciem i naprężeniami mechanicznymi.
• Przeznaczenie do stref Ex (grupa II, kategoria 2G+1D): dopuszczenie do stosowania w obwodach iskrobezpiecznych (klasa „i”) oraz w obudowach wymagających klasy bezpieczeństwa „e”.

Zgodność z Normami

Dławik SKINTOP KR-M 20 ATEX jest zgodny z wymaganiami europejskich norm dla urządzeń w strefach zagrożonych wybuchem (grupa II, kategoria 2G + 1D). Posiada certyfikat CE oraz dopuszczenie do stosowania w obwodach iskrobezpiecznych i w obudowach o klasie bezpieczeństwa „e”. Produkt spełnia rygorystyczne kryteria wytrzymałości mechanicznej i szczelności określone w normach dla stopnia ochrony IP68 (10 bar) i IP66.

Zastosowanie

Dławik SKINTOP KR-M 20 ATEX został zaprojektowany z myślą o wymagających środowiskach, gdzie niezawodność i bezpieczeństwo są kluczowe. Sprawdzi się w instalacjach przemysłowych, petrochemicznych oraz morskich.

• Przemysł chemiczny i petrochemiczny – w strefach zagrożonych wybuchem gazów, par i pyłów.
• Ruchome aplikacje morskie i okrętowe – odporność na wibracje, słoną mgłę i zmienne temperatury.
• Instalacje w obudowach iskrobezpiecznych (klasa „i”) oraz przeciwwybuchowych (klasa „e”).
• Linie produkcyjne z ciągłymi wibracjami (np. maszyny wibracyjne, przenośniki).

Wskazówki Montażowe

Montaż dławika kablowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Dławik przeznaczony jest do montażu w otworach gwintowanych M20. Przed instalacją należy dobrać odpowiedni przekrój kabla do zakresu zaciskania (5–10 mm). Zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją producenta. Dławik zapewnia szczelność i odciążenie przy prawidłowym dokręceniu nakrętki.

FAQ

• Czy dławik nadaje się do instalacji w strefie Ex? Tak, dławik jest certyfikowany do stosowania w strefach zagrożonych wybuchem – grupa urządzeń II, kategoria 2G + 1D, dopuszczony do obwodów iskrobezpiecznych (klasa „i”) oraz obudów o klasie bezpieczeństwa „e”.
• Jaki stopień ochrony zapewnia dławik? Dławik posiada stopień ochrony IP68 (wytrzymuje zanurzenie pod ciśnieniem 10 bar przez 30 minut) oraz IP66 (odporność na silne strumienie wody).
• Jaki jest zakres zaciskania? Zakres zaciskania wynosi od 5 mm do 10 mm. Należy dobrać kabel o średnicy w tym przedziale, aby zapewnić prawidłowe uszczelnienie i odciążenie.
