Dławik SKINTOP K-M 16X1,5 Atex Plus, czarny | 54115210 Lapp Kabel

Opis i Kluczowe Cechy

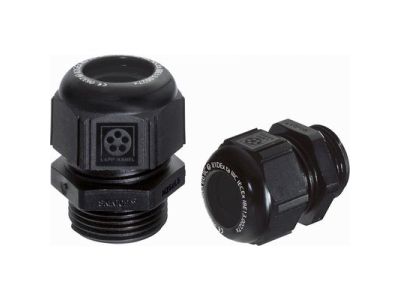

Dławik kablowy SKINTOP K-M 16X1,5 ATEX Plus (symbol 54115210) marki Lapp to uszczelniający element przepustu kablowego z gwintem M16 i zakresem dławienia od 7 do 9 mm. Zaprojektowany do pracy w najcięższych warunkach przemysłowych, oferuje wysoki stopień ochrony oraz certyfikację ATEX umożliwiającą stosowanie w strefach zagrożonych wybuchem. Szerokość klucza 19 mm ułatwia montaż standardowym narzędziem.

• Zakres dławienia 7–9 mm: elastyczne dopasowanie do kabli o średnicy zewnętrznej w tym zakresie – jeden model obsługuje wiele typowych przekrojów przewodów.
• Stopień ochrony IP68 – 10 bar / 30 min oraz IP66: gwarantuje szczelność nawet przy długotrwałym zanurzeniu pod ciśnieniem i w warunkach narażenia na strumienie wody – odpowiedni do instalacji zewnętrznych i morskich.
• Odporność UV: materiał wytrzymuje długotrwałe promieniowanie słoneczne bez degradacji – niezawodność na otwartej przestrzeni.
• Zabezpieczenie przed ciągłymi wibracjami: specjalna konstrukcja tłumi drgania i zapobiega poluzowaniu połączenia – kluczowe w aplikacjach maszynowych i transportowych.
• Wysoka ochrona przed wyrwaniem i odciążenie kabla: dławik przejmuje siły rozciągające, chroniąc żyły kabla przed uszkodzeniem – wydłuża żywotność instalacji.

Zgodność z Normami

Dławik SKINTOP K-M 16X1,5 ATEX Plus przeznaczony jest do stosowania w strefach zagrożonych wybuchem. Posiada certyfikację ATEX zgodną z dyrektywą 2014/34/UE dla grupy urządzeń II, kategorii 2G (strefy gazowe) i 1D (strefy pyłowe). Produkt spełnia wymagania dotyczące ochrony o zwiększonym bezpieczeństwie „e” oraz zabezpieczenia przed wybuchem pyłu poprzez obudowę „t”. Posiada oznaczenie CE.

Zastosowanie

Dławik SKINTOP K-M 16X1,5 ATEX Plus został zaprojektowany do pracy w trudnych warunkach środowiskowych, gdzie wymagana jest niezawodna szczelność i odporność na czynniki zewnętrzne. Sprawdza się zwłaszcza w instalacjach Ex oraz w aplikacjach przemysłowych i morskich.

• Przemysł chemiczny i petrochemiczny – strefy zagrożone wybuchem gazów i pyłów.
• Ruchome aplikacje morskie i okrętowe – odporność na wibracje, słoną mgłę i zmiany temperatury.
• Instalacje na zewnątrz budynków (także narażone na UV) – przepusty do puszek, szaf sterowniczych i maszyn.
• Linie produkcyjne z wysokimi wymaganiami szczelności (IP68) – mycie wodą pod ciśnieniem, strefy mokre.

Wskazówki Montażowe

Montaż dławika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Dławik wkręca się w otwór gwintowany M16 – zaleca się użycie klucza płaskiego o szerokości 19 mm. Moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój kabla dobierz do zakresu dławienia (7–9 mm). Nie przekraczaj maksymalnego momentu obrotowego, aby nie uszkodzić uszczelki.

FAQ

• Czy dławik SKINTOP K-M 16X1,5 nadaje się do stosowania w strefach ATEX? Tak, dławik posiada certyfikat ATEX dla grupy II, kategorii 2G (gazy) i 1D (pyły), co potwierdza jego przydatność w instalacjach Ex.
• Jaki stopień ochrony zapewnia ten dławik? Deklarowane IP68 (10 bar przez 30 minut) oraz IP66. Oznacza to całkowitą pyłoszczelność i ochronę przed długotrwałym zanurzeniem pod ciśnieniem oraz silnymi strumieniami wody.
• Jaki jest zakres średnic zaciskanego kabla? Zakres dławienia wynosi od 7 mm do 9 mm średnicy zewnętrznej kabla. Należy upewnić się, że kabel mieści się w tym przedziale.
