Dławik SKINTOP BS-M 25X1,5, czarny | 53111730 Lapp Kabel

Opis i Kluczowe Cechy

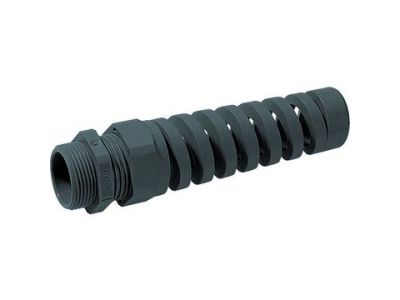

Dławik kablowy SKINTOP BS-M 25X1.5 (symbol 53111730) to dławnica z ochroną przed gięciem przeznaczona do przewodów w ruchomych aplikacjach. Gwint M25, zakres dławienia 8–17 mm, stopień ochrony IP68 (5 bar, 30 min) i IP69, odporność UV. Szerokość klucza 30 mm, kolor czarny RAL 9005.

• Gwint M25 i szerokość klucza 30 mm: uniwersalny standard montażu w przepustach i puszkach, łatwy demontaż przy użyciu standardowego narzędzia.
• Zakres dławienia 8–17 mm: elastyczne dopasowanie do szerokiej gamy przewodów giętkich, eliminuje ryzyko poluzowania przy zmianach temperatury.
• IP68 (5 bar, 30 min) i IP69: wodoszczelność i odporność na mycie pod wysokim ciśnieniem – dławik wytrzymuje zanurzenie i agresywne czyszczenie w przemyśle spożywczym i maszynowym.
• Odporność UV: materiał nie ulega degradacji pod wpływem promieniowania słonecznego, co gwarantuje długotrwałą pracę w instalacjach zewnętrznych.
• Ochrona przed gięciem zgodna z VDE 0700-1: zabezpiecza przewody przed nadmiernym zginaniem i pękaniem w zastosowaniach z ciągłym ruchem – zwiększa niezawodność i żywotność instalacji.

Zgodność z Normami

Dławnica spełnia wymagania normy VDE 0700-1 dotyczącej ochrony przewodów przed nadmiernym zginaniem w urządzeniach elektrycznych i maszynach. Produkt posiada certyfikację CE oraz deklarację zgodności z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Dławik SKINTOP BS-M został zaprojektowany do ochrony przewodów w miejscach narażonych na ciągłe ruchy i wibracje. Sprawdza się zarówno w stacjonarnych, jak i mobilnych instalacjach przemysłowych.

• Robotyka i automatyka – ochrona przewodów sterowniczych w przegubach robotów i ramionach manipulacyjnych.
• Urządzenia ręczne – zabezpieczenie przewodów zasilających w elektronarzędziach i sprzęcie mobilnym.
• Ruchome części maszyn – prowadzenie przewodów w łańcuchach energetycznych i prowadnicach.
• Aplikacje oświetleniowe i nagłośnieniowe – elastyczne prowadzenie przewodów w konstrukcjach ruchomych scen i reflektorów.

Wskazówki Montażowe

Montaż powinni wykonywać wyłącznie wykwalifikowani elektrycy z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Dławik wkręca się w otwór z gwintem M25, dokręcając nakrętkę kluczem płaskim (szer. 30 mm) z momentem zgodnym z dokumentacją producenta. Przewód należy wprowadzić w zakresie 8–17 mm, upewniając się, że uszczelka przylega równomiernie. Przekrój przewodu dobrać do obciążenia prądowego zgodnie z normami.

FAQ

• Czy dławik nadaje się do pracy w środowisku wilgotnym? Tak, stopień ochrony IP68 (5 bar przez 30 min) i IP69 zapewnia pełną wodoszczelność, łącznie z myciem pod wysokim ciśnieniem.
• Czy dławik można stosować na zewnątrz bez osłony? Tak, materiał jest odporny na promieniowanie UV, co pozwala na wieloletnie użytkowanie w warunkach zewnętrznych bez utraty właściwości.
• Jaka jest różnica między tym dławikiem a zwykłą dławnicą kablową? Model BS-M posiada zintegrowaną ochronę przed gięciem (zgodną z VDE 0700-1), która zabezpiecza przewód przed nadmiernym zginaniem w ruchomych aplikacjach – wydłuża żywotność przewodu i zapobiega pękaniu.
