Dławik SKINDICHT SVF-M M20/16 | 52107320 Lapp Kabel

Opis i Kluczowe Cechy

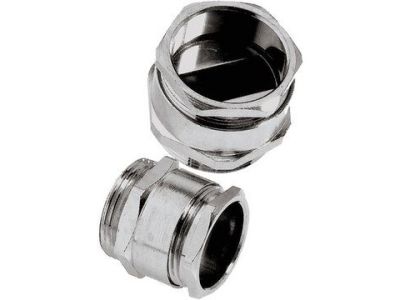

Dławik kablowy SKINDICHT SVF-M M20/16 (symbol 52107320) przeznaczony do przewodów płaskich, wykonany z mosiądzu niklowanego. Oferuje stopień ochrony IP54 oraz odporność na promieniowanie UV, co gwarantuje niezawodną pracę w trudnych warunkach zewnętrznych i przemysłowych. Mimo że to element pasywny, jego konstrukcja z bocznymi wargami uszczelniającymi umożliwia elastyczne dopasowanie do szerokości przewodu od 0 do 15 mm i wysokości od 0 do 5 mm.

• Szerokość przewodu płaskiego 0–15 mm / wysokość 0–5 mm: Duży, zmienny zakres zaciskania pozwala na stosowanie z różnymi wymiarami przewodów płaskich bez konieczności zamawiania dedykowanych uszczelnień – zwiększa uniwersalność i redukuje magazyn.
• Mosiądz niklowany: Odporny na korozję i agresywne środowiska chemiczne, co zapewnia długą żywotność nawet przy wysokich obciążeniach mechanicznych i chemicznych.
• Stopień ochrony IP54: Skuteczna ochrona przed wnikaniem pyłu i bryzgów wody, umożliwiająca bezpieczne użytkowanie na zewnątrz oraz w strefach wilgotnych.
• Odporność UV: Materiał nie ulega degradacji pod wpływem promieniowania słonecznego – idealny do instalacji zewnętrznych.
• Boczne wargi uszczelniające: Elastycznie dostosowują się do wymiarów płaskiego kabla, zapewniając optymalne odciążenie i wysoką niezawodność funkcjonalną bez potrzeby stosowania wkładek dopasowanych do konkretnego przekroju.

Zgodność z Normami

Dławik SKINDICHT SVF-M M20/16 jest zgodny z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja odpowiada wymaganiom dla dławnic kablowych stosowanych w instalacjach przemysłowych i zewnętrznych. W danych producenta nie podano konkretnych numerów norm, dlatego zalecamy potwierdzenie zgodności z aktualnymi przepisami w oparciu o dokumentację techniczną.

Zastosowanie

Dławik przeznaczony jest do uszczelniania i odciążania przewodów płaskich wprowadzanych do obudów, szczególnie w miejscach narażonych na wysokie obciążenia chemiczne i mechaniczne. Sprawdza się tam, gdzie wymagana jest niezawodność i odporność na warunki atmosferyczne.

• Uszczelnianie i odciążanie przewodów płaskich ÖLFLEX® w rozdzielnicach i szafach sterowniczych.
• Instalacje zewnętrzne – np. ogrodzenia solarne, oświetlenie parkowe, automatyka bram.
• Przemysł chemiczny i spożywczy – strefy o podwyższonej wilgotności i zapyleniu.
• Systemy transportowe i maszynowe – tam, gdzie przewody narażone są na wibracje i przeciążenia mechaniczne.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Dławik wkręca się w otwór gwintowany M20, stosując moment dokręcania zgodny z zaleceniami producenta. Przekrój przewodu płaskiego powinien mieścić się w deklarowanym zakresie (szer. 0–15 mm, wys. 0–5 mm). W przypadku zaciskania dwóch przewodów płaskich upewnij się, że łączna szerokość nie przekracza 15 mm. Po montażu sprawdź szczelność połączenia.

FAQ

• Czy dławik nadaje się do przewodów okrągłych? Nie, został zaprojektowany wyłącznie do przewodów płaskich. Dla przewodów okrągłych należy stosować standardowe dławnice kablowe.
• Jaki jest maksymalny moment dokręcania? W dostarczonych danych nie podano konkretnej wartości. Należy kierować się ogólnymi wytycznymi dla dławnic mosiężnych (zwykle 3–5 Nm) lub sprawdzić instrukcję producenta.
• Czy dławik jest odporny na promieniowanie UV? Tak, producent deklaruje odporność UV, co potwierdza jego przydatność do zastosowań zewnętrznych.
