Dławik PG21 SKINTOP ST21 IP68 poliamid (opak=50szt) | 53015050 Lapp Kabel

Opis i Kluczowe Cechy

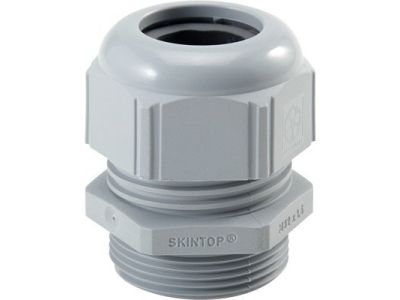

Dławnica kablowa SKINTOP® ST PG 21 od renomowanego producenta Lapp Kabel to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wykonana z wysokiej jakości poliamidu w kolorze srebrnoszarym (RAL 7001), charakteryzuje się wyjątkową trwałością mechaniczną oraz odpornością na czynniki zewnętrzne. Kluczowym atutem produktu jest stopień ochrony IP 68 - 5 bar, co oznacza pełną pyłoszczelność oraz ochronę przed skutkami długotrwałego zanurzenia w wodzie pod ciśnieniem do 5 barów przez 30 minut.

• Szeroki zakres dławienia: Możliwość bezpiecznego uszczelnienia przewodów o średnicy zewnętrznej od 13 mm do 18 mm zapewnia dużą elastyczność podczas montażu.
• Ochrona przed wibracjami: Zintegrowane zabezpieczenie przed ciągłymi wibracjami zapobiega poluzowaniu się nakrętki kołpakowej, co jest krytyczne w maszynach będących w ciągłym ruchu.
• Odporność chemiczna: Podwyższona odporność na oleje sprawia, że dławnica idealnie nadaje się do środowisk warsztatowych i hal produkcyjnych.
• Optymalne odciążenie: Konstrukcja dławika gwarantuje skuteczne odciążenie przewodu (strain relief), chroniąc zaciski elektryczne przed wyrwaniem kabla.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami przemysłowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektrotechnicznych. Wykorzystanie poliamidu o wysokich parametrach izolacyjnych oraz konstrukcja zapewniająca szczelność IP68 (5 bar/30 min) sprawiają, że dławnica spełnia wymogi bezpieczeństwa stawiane komponentom w budowie maszyn i aparatury. System gwintów PG 21 jest zgodny z tradycyjnymi standardami wymiarowymi, co ułatwia integrację z istniejącymi obudowami i szafami sterowniczymi.

Zastosowanie

Dławnica SKINTOP® ST PG 21 znajduje szerokie zastosowanie w sektorach, gdzie niezawodność połączenia jest priorytetem. Dzięki kompaktowej budowie pozwala na oszczędność miejsca w obudowach, co jest kluczowe przy wprowadzaniu wielu kabli jednocześnie. Główne obszary wykorzystania to:

• Automatyka przemysłowa: Łączenie czujników, elementów wykonawczych i szaf sterowniczych.
• Budowa maszyn i aparatury: Zabezpieczanie wejść kablowych w urządzeniach narażonych na drgania i kontakt z chłodziwami.
• Fotowoltaika: Wykorzystanie w instalacjach zewnętrznych dzięki wysokiej odporności na warunki atmosferyczne.
• Technika pomiarowa i regulacyjna: Gwarancja stabilnego sygnału poprzez eliminację naprężeń mechanicznych na kablach.

Wskazówki Montażowe

Aby zapewnić deklarowany stopień ochrony IP68 oraz pełną funkcjonalność dławnicy, należy przestrzegać poniższych zaleceń:

• Dobór narzędzi: Do dokręcenia dławnicy należy użyć klucza płaskiego o rozmiarze 33 (Szerokość klucza 1: 33).
• Przygotowanie otworu: Upewnij się, że otwór w obudowie jest wolny od zadziorów, co zapobiegnie uszkodzeniu uszczelki dławnicy.
• Moment dokręcania: Należy dokręcać nakrętkę kołpakową z odpowiednią siłą, aby uzyskać optymalne uszczelnienie i odciążenie, unikając jednocześnie deformacji izolacji kabla.
• Akcesoria: W przypadku konieczności prowadzenia kilku cieńszych przewodów przez jeden dławik, zaleca się stosowanie dedykowanych wielokrotnych wkładów uszczelniających Lapp Kabel.

FAQ

• Jaki jest zakres temperatur pracy dla tej dławnicy? Choć standardowy poliamid pracuje zazwyczaj w zakresie od -20°C do +100°C, dla konkretnych warunków dynamicznych zaleca się weryfikację z dokumentacją techniczną serii SKINTOP® ST.
• Czy dławnica zawiera nakrętkę kontrującą w zestawie? Opakowanie zbiorcze (50 sztuk) zawiera dławnice; nakrętki kontrujące PG 21 należy zamawiać osobno, jeśli obudowa nie posiada nagwintowanego otworu.
• Czy produkt jest odporny na promieniowanie UV? Tak, dławnice serii SKINTOP® ST w kolorze srebrnoszarym wykazują dobrą odporność na starzenie i warunki atmosferyczne, co pozwala na ich stosowanie w instalacjach fotowoltaicznych.
