Dławik PG11 SKINTOP ST IP68 j.szary poli | 53018020 Lapp Kabel

Opis i Kluczowe Cechy

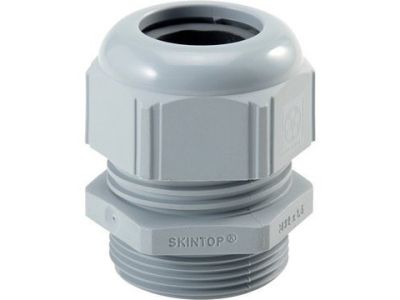

Dławik kablowy SKINTOP ST PG 11 (symbol 53018020) w kolorze jasnoszarym RAL 7035 zapewnia szczelne wprowadzenie kabli do obudowy przy jednoczesnym odciążeniu przewodu. Dzięki stopniowi ochrony IP68 (5 bar przez 30 minut) gwarantuje niezawodną pracę w trudnych warunkach, w tym w obecności olejów i wibracji. Szerokość klucza 22 mm ułatwia montaż standardowym narzędziem.

• Zakres dławienia 4-10 mm: Elastyczność w łączeniu przewodów o różnych średnicach – jeden rozmiar dławika obsługuje wiele typów kabli, co upraszcza magazynowanie i dobór.
• IP68 (5 bar/30 min): Pełna ochrona przed wnikaniem pyłu i wody – produkt nadaje się do instalacji narażonych na zalanie, takich jak tunele kablowe, myjnie czy instalacje zewnętrzne.
• Podwyższona odporność na oleje: Minimalizuje ryzyko degradacji uszczelki w środowiskach przemysłowych, zapewniając długotrwałą szczelność.
• Optymalne odciążenie przewodu: Konstrukcja zapobiega przenoszeniu obciążeń mechanicznych na zaciski, co chroni połączenia przed poluzowaniem i zwarciem.
• Zabezpieczenie przed ciągłymi wibracjami: Specjalna geometria uszczelki tłumi drgania, co jest kluczowe w maszynach, pojazdach i urządzeniach wibracyjnych.

Zgodność z Normami

Dławik spełnia wymogi europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt zaprojektowany zgodnie z wytycznymi standardu DIN, co gwarantuje kompatybilność z typowymi obudowami i przepustami kablowymi.

Zastosowanie

Dławik SKINTOP ST PG11 sprawdza się wszędzie tam, gdzie wiele kabli lub drutów musi być bezpiecznie wprowadzonych do obudowy przy minimalnym zajęciu miejsca. Znajduje zastosowanie w:

• Instalacjach fotowoltaicznych – szczelne wprowadzenie przewodów DC z paneli do inwertera.
• Budowie maszyn i aparatury przemysłowej – ochrona połączeń przed olejami, chłodziwami i wibracjami.
• Technice automatyzacji – w szafach sterowniczych i puszkach rozgałęźnych, gdzie wymagana jest duża gęstość okablowania.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed instalacją odłączyć napięcie w obwodzie. Dławnicę należy wkręcić w otwór gwintowany PG11, a następnie dokręcić nakrętkę kluczem o szerokości 22 mm momentem zgodnym z dokumentacją producenta. Przewód powinien być odciążony przez wewnętrzny element zaciskowy – nie obciążać połączenia siłą ciągnącą. Stosować przewody o średnicy mieszczącej się w zakresie 4-10 mm.

FAQ

• Czy dławik jest odporny na oleje? Tak, producent deklaruje podwyższoną odporność na oleje, co potwierdza jego przydatność w środowiskach przemysłowych.
• Jaki stopień ochrony IP ma ten model? IP68 przy ciśnieniu 5 bar przez 30 minut – oznacza pyłoszczelność i ochronę przed długotrwałym zanurzeniem w wodzie.
• Czy do montażu potrzebne są specjalne narzędzia? Nie, wystarczy standardowy klucz płaski lub nasadowy o rozmiarze 22 mm (szerokość klucza 1).
