Dławik PG11 SKINTOP MS-SC 11 IP68 mosi | 53112220 Lapp Kabel

Opis i Kluczowe Cechy

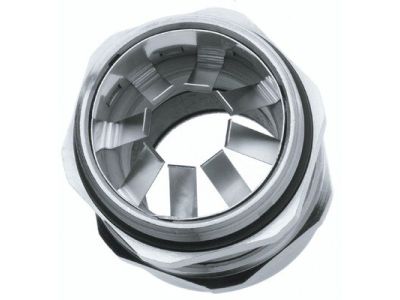

Dławik kablowy SKINTOP® MS-SC PG 11 (symbol 53112220) produkcji LAPP to wysokiej klasy dławnica w wersji XL z wyjątkowo długim gwintem przyłączeniowym, przeznaczona do obudów o grubych ścianach. Wykonana z mosiądzu niklowanego, zapewnia odporność na czynniki mechaniczne i chemiczne. Oferuje stopień ochrony IP68 (5 bar przez 30 min) oraz zintegrowane ekranowanie EMC dzięki przewodzącej sprężynie stykowej.

• Stopień ochrony IP68 (5 bar/30 min): Gwarantuje wodoszczelność i pyłoszczelność nawet przy przejściowym zanurzeniu, co pozwala bezpiecznie stosować dławnicę w trudnych warunkach przemysłowych i na zewnątrz.
• Zakres dławienia 4 – 10 mm: Duży, zmienny zakres zaciskania umożliwia dopasowanie do przewodów o różnych średnicach zewnętrznych, co zwiększa uniwersalność zastosowania bez konieczności zmiany dławnicy.
• Ekranowanie EMC (zintegrowana sprężyna stykowa): Wysokoprzewodząca, elastyczna sprężyna tworzy niskooporowe przejście między miedzianym oplotem a dławnicą, zapewniając optymalną ochronę przed zakłóceniami elektromagnetycznymi.
• Mosiądz niklowany i odporność UV: Materiał oraz powłoka gwarantują wysoką wytrzymałość mechaniczną i chemiczną, a także odporność na promieniowanie UV, co czyni dławnicę odpowiednią do instalacji zewnętrznych.
• Wersja XL – długi gwint przyłączeniowy: Specjalnie przystosowana do obudów o grubych ścianach – ułatwia montaż w malowanych, anodowanych lub powlekanych proszkowo puszkach bez uszkodzenia powłoki.

Zgodność z Normami

Dławik kablowy spełnia wymagania europejskich norm produktowych oraz posiada certyfikat CE. Zastosowany stopień ochrony IP68 zgodny z normą IEC 60529. Wykonanie z mosiądzu niklowanego zapewnia właściwości przewodzące dla skutecznego ekranowania EMC. Do połączenia wyrównawczego na malowanych obudowach zalecane jest stosowanie nakrętki SKINDICHT® SM-PE-M.

Zastosowanie

Dławik SKINTOP® MS-SC PG 11 przeznaczony jest do wprowadzania miedzianych przewodów ekranowanych i nieekranowanych w instalacjach wymagających wysokiej szczelności i odporności na zakłócenia elektromagnetyczne.

• Budowa maszyn i instalacji przemysłowych – ochrona EMC przy silnikach, przetwornicach częstotliwości i sterownikach.
• Telekomunikacja i technika automatyzacji – bezpieczne wyprowadzenie przewodów sygnałowych z odpornością na zakłócenia.
• Instalacje zewnętrzne – dzięki odporności UV i wysokiej szczelności IP68.
• Systemy sterowania, pomiary i regulacja – gdzie wymagana jest niska rezystancja styku ekranu i ciągłość połączenia wyrównawczego EMC.

Wskazówki Montażowe

Montaż dławika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Dławnicę należy wkręcać w otwór gwintowany PG 11 obudowy, zachowując zalecany przez producenta moment dokręcania. Przekrój przewodów dobrać do prądu obciążenia (zgodnie z normami). Do malowanych, anodowanych lub powlekanych proszkowo obudów zaleca się stosowanie nakrętki SKINDICHT® SM-PE-M w celu zapewnienia ciągłości połączenia wyrównawczego. Dławić tylko przewody o średnicy zewnętrznej w zakresie 4–10 mm.

FAQ

• Czy dławik jest odporny na stałe zanurzenie w wodzie? Tak, posiada stopień ochrony IP68 potwierdzony przy ciśnieniu 5 bar przez 30 minut. Może pracować w warunkach przejściowego zanurzenia, jednak nie jest przystosowany do stałego zanurzenia – szczegóły podane są w karcie katalogowej producenta.
• Jak działa ekranowanie EMC w tej dławnicy? Wewnątrz dławnicy znajduje się wysokoprzewodząca, elastyczna sprężyna stykowa, która tworzy niskooporowe połączenie między miedzianym oplotem ekranu a mosiądzem dławnicy, zapewniając ciągłość ekranowania i redukcję zakłóceń elektromagnetycznych.
• Jaki zakres średnic kabli obsługuje ten model? Zakres dławienia wynosi od 4 mm do 10 mm średnicy zewnętrznej przewodu. Dzięki elastycznej sprężynie można zaciskać przewody w tym zakresie bez konieczności wymiany elementów.
