Dławik metalowy IP68 PG 9 | 095511 Legrand

Opis i Kluczowe Cechy

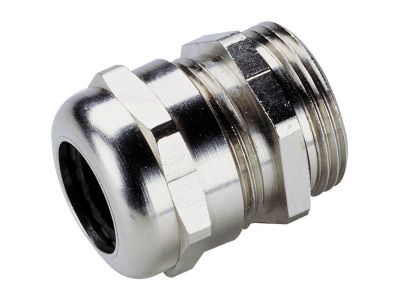

Dławik metalowy IP68 PG9 (symbol 095511) to profesjonalny osprzęt kablowy przeznaczony do szczelnego i odpornego na wibracje wprowadzania przewodów w obudowach, puszkach oraz maszynach. Dzięki zakresowi średnic przewodu od 4 do 9,5 mm oraz uszczelkom neoprenowym i toroidalnym zapewnia ochronę przed pyłem i strugami wody, co jest kluczowe w instalacjach narażonych na wilgoć i zapylenie. Zacisk mechaniczny z elastycznymi paskami gwarantuje solidny chwyt przewodu i wysoką odporność na wyciąganie.

• Stopień ochrony IP68: całkowita ochrona przed pyłem i długotrwałe zanurzenie w wodzie – dławik sprawdza się w trudnych warunkach przemysłowych i zewnętrznych.
• Gwint PG9 oraz średnice przewodu 4–9,5 mm: uniwersalne dopasowanie do typowych przepustów i przewodów o przekroju w tym zakresie, bez konieczności stosowania dodatkowych redukcji.
• Zacisk mechaniczny z elastycznymi paskami: zapewnia solidne uchwycenie przewodu oraz bardzo dobrą odporność na wyciąganie, co zwiększa bezpieczeństwo i trwałość połączenia.
• Uszczelka neoprenowa i toroidalna w komplecie: dwie warstwy uszczelnienia gwarantują szczelność nawet przy przewodach o różnych średnicach oraz kompensują drgania.
• Korpus metalowy: wysoka wytrzymałość mechaniczna i odporność na uszkodzenia – odpowiedni do zastosowań w przemyśle oraz instalacjach zewnętrznych.

Zgodność z Normami

Dławik metalowy 095511 jest zgodny z normami UTE C 68-300 oraz UTE C 68-312, co potwierdza jego przydatność w instalacjach elektrycznych wymagających szczelności i niezawodności. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w systemach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dławik metalowy IP68 PG9 znajduje szerokie zastosowanie w instalacjach, w których niezbędna jest wysoka szczelność oraz mechaniczna ochrona kabli. Jest szczególnie polecany do miejsc narażonych na wilgoć, kurz, drgania i obciążenia dynamiczne.

• Wprowadzenie przewodów do rozdzielnic, szaf sterowniczych i puszek instalacyjnych w środowiskach wilgotnych i zapylonych (hale produkcyjne, oczyszczalnie, tunele).
• Instalacje zewnętrzne – oświetlenie ogrodowe, zasilanie urządzeń tarasowych, pomp, kamer – gdzie wymagana jest ochrona przed wodą deszczową i bryzgami.
• Przemysł maszynowy – doprowadzenie kabli do silników, czujników, siłowników w maszynach narażonych na zalewanie i wibracje.
• Automatyka budynkowa – szczelne przejścia przez ściany i obudowy w pomieszczeniach technicznych, kotłowniach, garażach podziemnych.

Wskazówki Montażowe

Montaż dławika mogą wykonywać wyłącznie osoby z uprawnieniami SEP – przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Przed instalacją dobrać odpowiednią średnicę przewodu w zakresie 4–9,5 mm. Wsunąć przewód przez uszczelkę toroidalną i neoprenową, a następnie dokręcić nakrętkę zaciskową z siłą zgodną z dokumentacją producenta, aby uzyskać pełne uszczelnienie. Dławik montuje się w otworze gwintowanym PG9 (lub z wykorzystaniem odpowiedniej nakrętki kontrującej) w ściance obudowy. Po dokręceniu sprawdzić szczelność i mechaniczną stabilność połączenia.

FAQ

• Czy dławik nadaje się do pracy ciągłej w zanurzeniu? Tak, stopień ochrony IP68 oznacza, że dławik jest odporny na długotrwałe zanurzenie w wodzie na głębokości określonej przez producenta (zwykle do 1 m przez 30 minut). Należy jednak pamiętać o prawidłowym montażu i doborze uszczelnień do przewodu.
• Jakie maksymalne średnice przewodu obsługuje ten dławik? Zakres średnic przewodu wynosi od 4 mm do 9,5 mm. Nie należy stosować przewodów o średnicy mniejszej niż 4 mm, ponieważ uszczelka może nie zapewnić pełnego uszczelnienia.
• Z jakiego materiału wykonany jest korpus dławika? Korpus wykonany jest z metalu (najczęściej mosiądz lub stal malowana), co zapewnia wysoką wytrzymałość mechaniczną i odporność na korozję w warunkach przemysłowych. Dokładny materiał podany jest w karcie katalogowej producenta.
