Dławik metalowy IP68 PG 7 | 095510 Legrand

Opis i Kluczowe Cechy

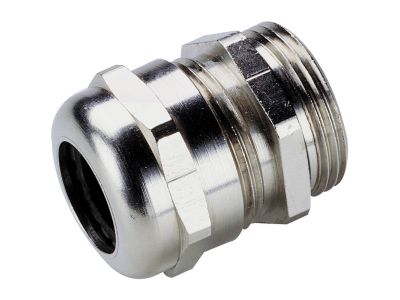

Dławik metalowy IP68 o symbolu 095510 przeznaczony do szczelnego wyprowadzenia kabli w instalacjach przemysłowych i zewnętrznych. Wyposażony w gwint PG7, zacisk mechaniczny odporny na wibracje oraz neoprenową uszczelkę zapewniającą stopień ochrony IP68. Dostarczany z uszczelką toroidalną.

• Stopień ochrony IP68: gwarantuje pyłoszczelność i długotrwałe zanurzenie w wodzie – niezawodność w trudnych warunkach środowiskowych.
• Gwint PG7: umożliwia montaż w przepustach i obudowach o standardowym otworze PG, zgodny z normami UTE C 68-300 oraz 68-312.
• Zakres średnicy przewodu 3,0–6,5 mm: elastyczne paski blokujące solidnie chwytają kabel, zapewniając odporność na wyciąganie.
• Zacisk mechaniczny odporny na wibracje: stabilne mocowanie nawet w maszynach i urządzeniach narażonych na drgania.
• Neoprenowa uszczelka + uszczelka toroidalna w komplecie: podwójne uszczelnienie eliminujące ryzyko przedostawania się wilgoci i kurzu.

Zgodność z Normami

Dławik spełnia wymagania norm UTE C 68-300 oraz UTE C 68-312. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dławik metalowy IP68 PG7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szczelne, odporne na warunki atmosferyczne wyprowadzenie kabli.

• Wprowadzenie przewodów do rozdzielnic i szaf sterowniczych w strefach wilgotnych lub zewnętrznych.
• Ochrona połączeń kablowych w instalacjach przemysłowych narażonych na wibracje i uderzenia mechaniczne.
• Stosowany w systemach automatyki budynkowej oraz oświetleniu zewnętrznym.
• Montaż w urządzeniach pracujących w środowisku zapylonym lub okresowo zalewanym wodą (np. przepompownie, myjnie).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłączyć napięcie w obwodzie. Dławik montuje się w otworze o gwincie PG7 (średnica nominalna 12,5 mm) w obudowie lub przepuście. Przekrój przewodu dobrać w zakresie 3,0–6,5 mm. Dokręcać nakrętkę mocującą z siłą zgodną z dokumentacją producenta – zbyt mocne dokręcenie może uszkodzić uszczelkę. Przed montażem sprawdzić stan uszczelek i powierzchni przylegających.

FAQ

• Czy dławik nadaje się do pracy w ciągłym zanurzeniu? Tak, stopień ochrony IP68 zapewnia pracę pod wodą przez określony czas – szczegóły podano w dokumentacji producenta. Zalecane do stosowania w warunkach okresowego zalewania.
• Jaki zakres średnic kabli obsługuje dławik PG7? Minimalna średnica przewodu wynosi 3,0 mm, maksymalna 6,5 mm. Przewody o większej lub mniejszej średnicy nie zapewnią prawidłowego uszczelnienia.
• Czy do dławika dołączona jest uszczelka toroidalna? Tak, w komplecie znajduje się uszczelka toroidalna montowana między dławikiem a obudową, co dodatkowo zwiększa szczelność połączenia.
