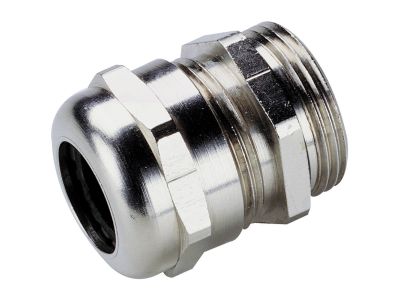

Dławik metalowy IP68 gwint PG 13,5 | 095513 Legrand

Opis i Kluczowe Cechy

Dławik metalowy IP68 z gwintem PG 13,5 (symbol 095513) to profesjonalne rozwiązanie do bezpiecznego wprowadzania przewodów do obudów i puszek. Zastosowanie neoprenowej uszczelki oraz mechanicznego zacisku odpornego na wibracje gwarantuje szczelność na poziomie IP68 i pewne mocowanie przewodu o średnicy od 7 do 13 mm. Elastyczne paski w części blokującej zapewniają solidne uchwycenie kabla i wysoką odporność na wyciąganie.

• Stopień ochrony IP68: Pełna szczelność przed pyłem i długotrwałym zanurzeniem w wodzie – niezawodna praca w trudnych warunkach atmosferycznych i przemysłowych.
• Zakres średnic przewodu 7–13 mm: Uniwersalne dopasowanie do popularnych typów kabli energetycznych i sterowniczych bez konieczności stosowania dodatkowych redukcji.
• Mechaniczny zacisk odporny na wibracje: Stabilne mocowanie nawet w aplikacjach narażonych na drgania – minimalizuje ryzyko poluzowania i utraty szczelności.
• Neoprenowa uszczelka + uszczelka toroidalna w komplecie: Podwójne uszczelnienie gwintu dla pewnej ochrony przed wilgocią i korozją.
• Gwint PG 13,5: Standardowy wymiar montażowy zgodny z wieloma obudowami i puszkami – łatwa instalacja bez przeróbek.

Zgodność z Normami

Dławik został zaprojektowany i wyprodukowany zgodnie z normami UTE C 68-300 oraz UTE C 68-312, co potwierdza jego przydatność do stosowania w instalacjach elektrycznych wymagających wysokiej szczelności i wytrzymałości mechanicznej. Posiada oznaczenie CE.

Zastosowanie

Dławik metalowy IP68 PG 13,5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szczelne wprowadzenie kabla do obudowy w środowisku wilgotnym, zapylonym lub narażonym na zalanie wodą. Sprawdza się zarówno w instalacjach zewnętrznych, jak i przemysłowych.

• Wprowadzanie przewodów do rozdzielnic i szaf sterowniczych w halach produkcyjnych, na zewnątrz budynków.
• Ochrona połączeń kablowych w instalacjach fotowoltaicznych, pompowniach, oczyszczalniach.
• Szczelne przejścia w puszkach przyłączeniowych, oprawach oświetleniowych i czujnikach.
• Instalacje w tunelach, kanałach technicznych i miejscach narażonych na okresowe zalewanie.

Wskazówki Montażowe

Montaż dławika powinien być wykonany przez wykwalifikowany personel elektryczny z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Dławik wkręca się w otwór gwintowany o standardzie PG 13,5 (zalecany moment dokręcania zgodnie z dokumentacją producenta). Przekrój i średnica zewnętrzna przewodu muszą mieścić się w zakresie 7–13 mm, a sam przewód należy wprowadzić przez uszczelkę i zacisk mechaniczny, dokręcając nakrętkę tak, aby uzyskać pewne i szczelne mocowanie.

FAQ

• Czy dławik ma stopień ochrony IP68? Tak, dławik metalowy 095513 spełnia wymagania IP68 dzięki neoprenowej uszczelce i mechanicznemu zaciskowi – jest odporny na pył oraz długotrwałe zanurzenie w wodzie.
• Do jakich średnic przewodów jest przeznaczony? Minimalna średnica przewodu wynosi 7 mm, maksymalna 13 mm. Należy dobrać kabel w tym zakresie, aby zapewnić prawidłowe uszczelnienie.
• Czy w komplecie znajduje się uszczelka toroidalna? Tak, dławik jest dostarczany z uszczelką toroidalną, która dodatkowo uszczelnia połączenie gwintowe z obudową.
