Dławik M25 SKINTOP BS-M25x1,5 IP68 szary poliamid | 53111630 Lapp Kabel

Opis i Kluczowe Cechy

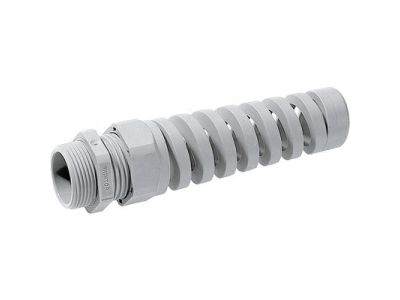

Dławik kablowy SKINTOP BS-M25x1,5 (symbol 53111630) to uszczelniający przepust z ochroną przed gięciem, przeznaczony do przewodów giętkich pracujących w ruchu. Wykonany z poliamidu w kolorze szarym (RAL 7001) oferuje zakres dławienia od 8 do 17 mm oraz szerokość klucza 30 mm. Dzięki klasie szczelności IP68 (5 bar / 30 min) i IP69 zapewnia skuteczną ochronę przed pyłem i strumieniami wody pod wysokim ciśnieniem.

• Zakres dławienia 8–17 mm: umożliwia elastyczne dopasowanie do popularnych średnic kabli – od cienkich przewodów sygnałowych po grubsze kable zasilające.
• Stopień ochrony IP68 (5 bar / 30 min) oraz IP69: gwarantuje szczelność nawet przy długotrwałym zanurzeniu i podczas mycia strumieniem pary wodnej – idealne do aplikacji w trudnych warunkach przemysłowych.
• Ochrona przed gięciem zgodna z VDE 0700-1: zapobiega nadmiernemu wyginaniu przewodów w miejscach narażonych na ciągłe ruchy, chroniąc żyły przed pękaniem i wydłużając żywotność instalacji.
• Materiał poliamidowy z wysoką odpornością mechaniczną: wytrzymuje obciążenia dynamiczne, wibracje i uderzenia, a także jest odporny na działanie smarów i olejów.
• Prosty montaż za pomocą klucza (szer. 30 mm): szybkie i pewne mocowanie w przepuście obudowy bez ryzyka uszkodzenia gwintu.

Zgodność z Normami

Dławik SKINTOP BS-M25x1,5 spełnia wymagania normy VDE 0700-1 dotyczącej ochrony przewodów giętkich przed nadmiernym zginaniem. Posiada certyfikat CE i jest produkowany zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dławik z ochroną przed gięciem sprawdza się tam, gdzie przewody są wielokrotnie wyginane lub poddawane ruchom podczas normalnej pracy. Oto typowe obszary zastosowań:

• Instalacje oświetleniowe i nagłośnieniowe – prowadzenie opraw ruchomych, reflektorów scenicznych.
• Urządzenia ręczne – elektronarzędzia, podajniki, pistolety natryskowe z ruchomym przyłączem kablowym.
• Robotyka – połączenia między przegubami manipulatorów i stacjami sterowania.
• Maszyny z ruchomymi częściami – wózkowe systemy podające, bramy, stacje pakujące.

Wskazówki Montażowe

Montaż dławika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Dławik wkręca się ręcznie w otwór gwintowany M25x1,5, a następnie dokręca kluczem (szer. 30 mm) z momentem zgodnym z dokumentacją producenta. Przekrój przewodu należy dobrać tak, aby mieścił się w zakresie dławienia 8–17 mm. Po zamontowaniu sprawdzić szczelność – dławik posiada uszczelkę wewnętrzną, którą można dokręcić przeciwnakrętką.

FAQ

• Jaki jest maksymalny zakres dławienia tego modelu? Dławik SKINTOP BS-M25x1,5 obsługuje kable o średnicy od 8 mm do 17 mm.
• Czy dławik nadaje się do pracy w ruchu i ochrony przed gięciem? Tak, został zaprojektowany specjalnie do przewodów giętkich narażonych na wielokrotne wyginanie i spełnia wymogi VDE 0700-1.
• Jakie klasy ochrony posiada ten produkt? Stopnie ochrony IP68 (5 bar przez 30 min) oraz IP69 – odporność na kurz, długotrwałe zanurzenie i mycie gorącą wodą pod wysokim ciśnieniem.
