Dławik kablowy SKINTOP MS-SC PG 29 | 53112260 Lapp Kabel

Opis i Kluczowe Cechy

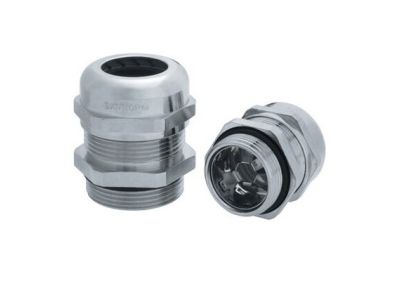

Dławik kablowy SKINTOP MS‑SC PG 29 (symbol 53112260) to profesjonalna dławnica w wykonaniu z mosiądzu niklowanego, przeznaczona do prowadzenia przewodów ekranowanych z wymogami EMC. Oferuje zakres dławienia 16–25 mm, co pozwala na bezpieczne mocowanie szerokiej gamy kabli o różnych średnicach zewnętrznych. Dzięki zintegrowanej, wysokoprzewodzącej i elastycznej sprężynie stykowej zapewnia optymalną ochronę przed zakłóceniami elektromagnetycznymi przy niskiej rezystancji styku ekranu. Szerokość klucza 40 mm ułatwia dokręcanie standardowymi narzędziami.

• Zakres dławienia 16–25 mm: Duży, zmienny zakres zaciskania umożliwia stosowanie kabli o różnych średnicach bez konieczności zmiany dławnicy – elastyczność w doborze przewodów.
• Mosiądz niklowany: Odporność na korozję, wysokie obciążenia chemiczne i mechaniczne oraz wpływ UV – długa żywotność w trudnych warunkach przemysłowych i zewnętrznych.
• Stopień ochrony IP68 – 5 bar (30 min): Całkowita pyłoszczelność i wodoszczelność pod stałym ciśnieniem – gwarancja niezawodności nawet przy okresowym zanurzeniu.
• Ekranowanie EMC (zintegrowana sprężyna stykowa): Niska rezystancja styku między oplotem miedzianym a dławnicą – skuteczne tłumienie zakłóceń i ciągłość ekranu w instalacjach wrażliwych.
• Długi gwint przyłączeniowy (wersja XL): Doskonale dopasowany do obudów o grubych ścianach – łatwy montaż nawet w aplikacjach wymagających dodatkowej głębokości gwintu.

Zgodność z Normami

Dławik kablowy SKINTOP MS‑SC PG 29 został zaprojektowany zgodnie z wymogami kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikat CE. Stopień ochrony IP68 (5 bar, 30 min) potwierdza odporność na wnikanie pyłu i wody. Produkt przeznaczony do stosowania zgodnie z dyrektywami unijnymi i standardami branżowymi w zakresie ochrony przed zakłóceniami oraz bezpieczeństwa instalacji.

Zastosowanie

Dławnica SKINTOP MS‑SC PG 29 sprawdzi się wszędzie tam, gdzie wymagane jest ekranowanie EMC oraz wysoka szczelność – w przemyśle, automatyce budynkowej i telekomunikacji.

• Budowa maszyn i instalacji przemysłowych – wprowadzanie przewodów ekranowanych do silników, przetwornic częstotliwości i systemów sterowania.
• Technika automatyzacji oraz pomiary, sterowanie i regulacja – ochrona sygnałów wrażliwych na zakłócenia, np. w szafach sterowniczych.
• Telekomunikacja i systemy łączności – prowadzenie kabli sygnałowych z oplotem miedzianym.
• Zastosowania zewnętrzne (w dopuszczalnym zakresie temperatury) – instalacje oświetleniowe, stacje bazowe, ogniwa fotowoltaiczne.

Wskazówki Montażowe

Montaż dławnicy kablowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dławnicę należy instalować na szynie lub przepuście gwintowanym (PG 29). Dokręcać momentem zgodnym z dokumentacją producenta (dostępną na życzenie). Przekrój kabla powinien mieścić się w zakresie 16–25 mm; w przypadku obudów malowanych, anodowanych lub powlekanych proszkowo zalecane jest użycie nakrętki SKINDICHT SM‑PE‑M w celu zapewnienia poprawnego połączenia wyrównawczego. Przewód ekranowany wprowadzać tak, aby oplot miedziany objęty był sprężyną stykową – zapewni to niską rezystancję styku.

FAQ

• Jaki jest zakres dławienia dławnicy SKINTOP MS‑SC PG 29? Zakres dławienia wynosi 16–25 mm średnicy zewnętrznej kabla.
• Czy dławik nadaje się do pracy na zewnątrz? Tak, wykonanie z mosiądzu niklowanego oraz stopień ochrony IP68 (5 bar, 30 min) wraz z odpornością UV pozwalają na stosowanie na zewnątrz, z uwzględnieniem dopuszczalnego zakresu temperatur podanego w dokumentacji producenta.
• Czy wymagana jest specjalna nakrętka do obudów malowanych? Do obudów malowanych, anodowanych lub powlekanych proszkowo zaleca się stosowanie nakrętki SKINDICHT SM‑PE‑M, która zapewnia prawidłowe połączenie wyrównawcze i zachowanie ciągłości EMC.
