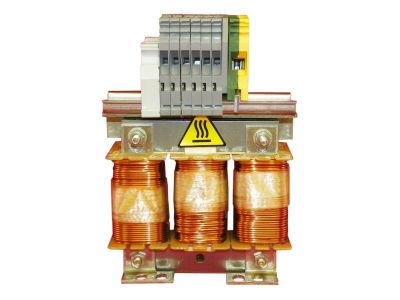

Dławik AC 3-fazowe 50/60Hz 4A IP00 10mH, VW3A | VW3A4551 Schneider Electric

Opis i Kluczowe Cechy

Dławik AC 3-fazowy Schneider Electric VW3A4551 przeznaczony do pracy w sieci 50/60 Hz. Oferuje znamionowy prąd 4 A oraz indukcyjność 10 mH, co pozwala skutecznie redukować harmoniczne prądu generowane przez przemienniki częstotliwości. Stopień ochrony IP00 umożliwia montaż w suchych, osłoniętych szafach sterowniczych. Produkt kompatybilny z przemiennikami Altivar serii Schneider Electric.

• Prąd znamionowy 4 A: zapewnia bezpieczną współpracę z obwodami mocy przemienników o umiarkowanym obciążeniu bez ryzyka przegrzania dławika.
• Indukcyjność 10 mH: efektywnie tłumi wyższe harmoniczne prądu, poprawiając jakość energii elektrycznej i chroniąc sieć zasilającą oraz odbiorniki.
• Konstrukcja 3-fazowa 50/60 Hz: dedykowana do typowych układów trójfazowych, kompatybilna z większością standardowych przemienników częstotliwości.
• Stopień ochrony IP00: wymaga montażu w obudowie lub szafie sterowniczej; zapewnia niski opór cieplny i skuteczne odprowadzanie ciepła w warunkach przemysłowych.
• Kompatybilność z przemiennikami Altivar: gwarantuje optymalne dopasowanie elektryczne i mechaniczne, upraszcza dobór i instalację w systemach napędowych Schneider Electric.

Zgodność z Normami

Dławik VW3A4551 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz wewnętrznymi standardami jakości Schneider Electric. Posiada certyfikację CE, potwierdzającą spełnienie wymogów dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach przemysłowych zgodnych z zaleceniami producenta.

Zastosowanie

Dławik AC 3-fazowy VW3A4551 znajduje zastosowanie w układach zasilania przemienników częstotliwości, gdzie redukcja harmonicznych jest kluczowa dla stabilnej pracy sieci i odbiorników. Zalecany do następujących scenariuszy:

• Redukcja wyższych harmonicznych prądu w obwodzie wejściowym przemienników Altivar (ATV12, ATV312, ATV320, ATV61/71 i pokrewnych).
• Ochrona sieci zasilającej przed zniekształceniami prądu oraz ograniczenie strat w przewodach i transformatorach.
• Zapewnienie poprawnej pracy czułych odbiorników (PLC, sterowników, czujników) w bezpośrednim sąsiedztwie przemienników.
• Ułatwienie spełnienia wymogów kompatybilności elektromagnetycznej w instalacjach zgodnych z dyrektywą EMC.

Wskazówki Montażowe

Montaż dławika VW3A4551 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i odczekać wymagany czas na rozładowanie kondensatorów przemiennika. Dławik mocować na panelu montażowym lub szynie (jeśli przewidziano odpowiednie uchwyty), zapewniając swobodny przepływ powietrza wokół obudowy. Przekrój przewodów przyłączeniowych dobrać do znamionowego prądu 4 A oraz warunków instalacji (zalecany minimalny przekrój 1,5 mm² dla miedzianych przewodów). W przypadku montażu w szafie sterowniczej należy uwzględnić odprowadzanie ciepła – zachować odległości od innych elementów zgodnie z dokumentacją techniczną. Moment dokręcania śrub zacisków – według instrukcji producenta (dostępna na stronie Schneider Electric).

FAQ

• Jaki jest stopień ochrony dławika VW3A4551? Stopień ochrony wynosi IP00 – oznacza to, że produkt nie jest pyłoszczelny ani wodoodporny. Należy go montować w suchym, osłoniętym wnętrzu szafy sterowniczej, z dala od bezpośredniego kontaktu z wodą i pyłem.
• Czy dławik można stosować z przemiennikami innych producentów niż Altivar? Produkt został zaprojektowany pod kątem kompatybilności z przemiennikami Altivar Schneider Electric. Dopuszcza się stosowanie z innymi urządzeniami wyłącznie po weryfikacji parametrów elektrycznych (prąd, indukcyjność, napięcie) oraz konsultacji z producentem przemiennika.
• Jaki wpływ na harmoniczne ma dławik o indukcyjności 10 mH? Dławik o parametrach 10 mH i prądzie 4 A tłumi wyższe harmoniczne prądu – głównie 5. i 7. rzęd w typowych układach z 6-pulsowym mostkiem prostowniczym. Redukuje współczynnik THD(I) nawet o kilkadziesiąt procent w zależności od konfiguracji układu, co poprawia jakość energii i zmniejsza obciążenie sieci.
