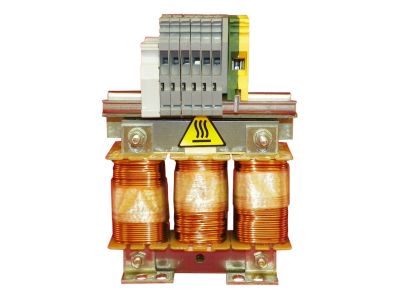

Dławik AC 0,5mH 60A | VW3A4555 Schneider Electric

Opis i Kluczowe Cechy

Dławik AC o symbolu VW3A4555 charakteryzuje się indukcyjnością 0,5 mH oraz prądem znamionowym 60 A. Przeznaczony do pracy w obwodach prądu przemiennego, skutecznie tłumi wyższe harmoniczne i ogranicza przepięcia łączeniowe. Jego kompaktowa budowa umożliwia montaż w szafach sterowniczych, a parametry zapewniają stabilną pracę w systemach automatyki przemysłowej.

• Indukcyjność 0,5 mH: efektywne filtrowanie zakłóceń wysokoczęstotliwościowych, co przekłada się na lepszą jakość energii i ochronę wrażliwych odbiorników.
• Prąd znamionowy 60 A: umożliwia pracę w obwodach o dużym obciążeniu, zachowując margines bezpieczeństwa termicznego.
• Przeznaczenie do prądu przemiennego (AC): dedykowany do instalacji zasilanych napięciem sieciowym, typowo 400 V / 230 V (zależnie od konfiguracji).
• Uniwersalny montaż: przystosowany do instalacji na szynie TH35 (DIN) lub na płycie montażowej zgodnie z dokumentacją producenta.

Zgodność z Normami

Dławik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach spełniających wymagania dyrektyw niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC). Szczegółowe informacje o normach odniesienia znajdują się w karcie katalogowej producenta.

Zastosowanie

Dławik AC VW3A4555 znajduje zastosowanie w układach wymagających filtracji harmonicznych oraz stabilizacji przebiegu prądu. Sprawdza się zarówno w nowych projektach, jak i modernizacjach istniejących instalacji.

• Filtracja po stronie wejściowej przemienników częstotliwości – redukcja odkształceń prądu i napięcia.
• Układy zasilania UPS, prostowników i falowników – tłumienie przepięć łączeniowych.
• Automatyka przemysłowa – ochrona styczników, przekaźników i sterowników PLC przed zakłóceniami przewodzonymi.
• Systemy sterowania silnikami – ograniczenie emisji harmonicznych i poprawa współczynnika mocy.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Dławik należy mocować na szynie TH35 (DIN) lub na płycie montażowej, zachowując odstępy umożliwiające swobodny przepływ powietrza. Przekroje przewodów przyłączeniowych należy dobrać do prądu znamionowego 60 A, a momenty dokręcania zacisków stosować zgodne z dokumentacją producenta. W przypadku pracy w wysokiej temperaturze otoczenia zaleca się wentylację wymuszoną.

FAQ

• Czy dławik VW3A4555 można stosować z przemiennikami częstotliwości? Tak, jest to jedno z podstawowych zastosowań. Dławik po stronie sieci redukuje wyższe harmoniczne generowane przez falownik, co wydłuża żywotność kondensatorów i zabezpieczeń.
• Jaki stopień ochrony posiada dławik? Producent nie podaje bezpośrednio stopnia IP. W typowych warunkach montażu wewnątrz szafy sterowniczej (środowisko suche, bez zapylenia) przyjmuje się ochronę IP20. Należy unikać kontaktu z przewodzącymi pyłami i wilgocią.
• Czy dławik wymaga dodatkowego chłodzenia? Dławik zaprojektowano na prąd 60 A, ale w warunkach przeciążenia lub podwyższonej temperatury otoczenia wskazane jest zapewnienie swobodnej konwekcji. W zabudowanych szafach sterowniczych zaleca się stosowanie wentylacji lub montaż dławika w miejscu o dobrej cyrkulacji powietrza.
