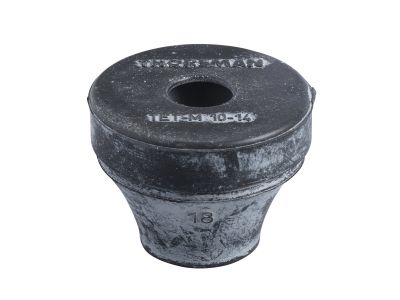

Dławica kablowa TET M25, średnica od 10 do 14, czarny, IP67, Thorsman | IMT36178 Schneider Electric

Opis i Kluczowe Cechy

Dławica kablowa TET M25 (symbol IMT36178) w kolorze czarnym to wysokiej jakości element do wprowadzania i uszczelniania kabli o średnicy od 10 do 14 mm w obudowy urządzeń elektrycznych. Stopień ochrony IP67 gwarantuje szczelność przed pyłem i wodą pod ciśnieniem, co czyni ją idealnym rozwiązaniem do instalacji wewnętrznych i zewnętrznych narażonych na wilgoć.

• Stopień ochrony IP67: Pełna szczelność – odporność na kurz i wodoszczelność przy zanurzeniu do 1 metra na 30 minut, co zapewnia niezawodną ochronę kabla i połączeń.
• Zakres średnic kabli 10-14 mm: Elastyczna konstrukcja dławicy dopasowuje się do różnych grubości kabli, utrzymując stabilne i szczelne mocowanie.
• Materiał elastyczny z gumową uszczelką: Zapewnia doskonałą izolację elektryczną, tłumi drgania i chroni przed uszkodzeniami mechanicznymi kabla.
• Kolor czarny: Estetyczny wygląd, jednolity z większością aparatury i obudów elektrycznych.
• Trwałe mocowanie: Gwintowana konstrukcja z nakrętką dociskową gwarantuje pewne i długotrwałe utrzymanie kabla w odpowiedniej pozycji.

Zgodność z Normami

Dławica spełnia wymagania normy PN-EN 62444 oraz posiada oznaczenie CE. Została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla osprzętu kablowego, zapewniając ochronę IP67 potwierdzoną badaniami laboratoryjnymi.

Zastosowanie

Dławica kablowa TET M25 znajduje zastosowanie w instalacjach wymagających pewnego i szczelnego wprowadzenia kabla do obudowy, szczególnie w warunkach narażonych na wilgoć i pył.

• Wprowadzanie kabli do rozdzielnic i szaf sterowniczych w halach przemysłowych i budynkach.
• Uszczelnianie przejść kabli w obudowach maszyn i urządzeń zewnętrznych (np. napędy, pompy, oświetlenie uliczne).
• Instalacje w systemach automatyki przemysłowej i sterowania.
• Zastosowania zewnętrzne, w tym w instalacjach ogrodowych i reklamowych narażonych na deszcz i kurz.

Wskazówki Montażowe

Montaż dławicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obszarze prac. Przed montażem należy upewnić się, że średnica kabla mieści się w zakresie 10-14 mm. Dławicę wkręcić w odpowiedni otwór obudowy, wprowadzić kabel przez uszczelkę i dokręcić nakrętkę przy użyciu odpowiedniego momentu siły, aby zapewnić szczelność bez deformacji gumy. Nie należy przekraczać zalecanego zakresu średnicy kabla.

FAQ

• Czy dławica TET M25 nadaje się do stosowania na zewnątrz? Tak, stopień ochrony IP67 zapewnia szczelność przed pyłem i wodą, co czyni ją odpowiednią do zastosowań zewnętrznych narażonych na wilgoć.
• Jaki jest maksymalny moment dokręcania dławicy? Dane techniczne nie określają maksymalnego momentu, jednak zaleca się dokręcanie ręczne z umiarkowaną siłą, aby nie uszkodzić elastycznej uszczelki. Dokładne dane znajdują się w dokumentacji producenta.
• Czy dławica jest kompatybilna z innymi standardami gwintów? Dławica posiada standardowy gwint metryczny M25, co umożliwia jej montaż w większości obudów wyposażonych w odpowiedni otwór.
