Opis i Kluczowe Cechy

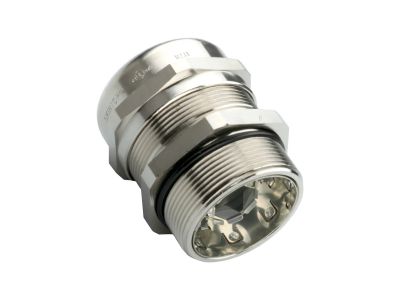

Dławica kablowa SKINTOP® MS-SC-M-XL 20x1,5 (symbol 53112635) firmy LAPP to profesjonalne rozwiązanie do ekranowanych przepustów kablowych w aplikacjach przemysłowych i automatyce. Wykonana z mosiądzu niklowanego, oferuje zakres dławienia od 7 do 13 mm oraz wyjątkowo długi gwint przyłączeniowy, co ułatwia montaż w obudowach grubościennych. Dzięki zintegrowanej, wysoce przewodzącej sprężynie stykowej zapewnia niskorezystancyjne połączenie ekranu, gwarantując skuteczne ekranowanie EMC.

• Zakres dławienia 7-13 mm: Umożliwia bezpieczne mocowanie przewodów o różnych średnicach zewnętrznych, co zwiększa uniwersalność zastosowania i redukuje potrzebę stosowania wielu rozmiarów dławnic.
• IP 68 (10 bar/30 min) i IP 69: Gwarantuje niezawodne uszczelnienie w ekstremalnych warunkach – odporność na wnikanie pyłu, długotrwałe zanurzenie pod wysokim ciśnieniem oraz strumienie wody pod wysokim ciśnieniem (czyszczenie parowe).
• Ekranowanie EMC (sprężyna stykowa): Wbudowana, giętka sprężyna stykowa tworzy przejście o niskiej rezystancji między miedzianym ekranem przewodu a dławnicą, zapewniając skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
• Mosiądz niklowany + odporność UV: Materiał odporny na korozję i działanie promieniowania UV, dzięki czemu produkt nadaje się do stosowania na zewnątrz w pełnym zakresie temperatur.
• Certyfikat UL i warianty bez ołowiu (LF): Dopuszczenie do stosowania na rynku północnoamerykańskim oraz opcja LF (bez ołowiu) zgodna z przyszłymi wymogami dyrektywy RoHS – bezpieczeństwo i zgodność z przepisami.

Zgodność z Normami

Dławica kablowa SKINTOP® MS-SC-M-XL posiada certyfikat UL zgodny z danymi technicznymi, co umożliwia stosowanie produktu na rynku północnoamerykańskim. Produkt spełnia wymogi dyrektywy RoHS (warianty LF – bez ołowiu) oraz oferuje deklarowane stopnie ochrony IP zgodne z normami międzynarodowymi. Przeznaczona do pracy w systemach sterowania, silnikach i przetwornicach częstotliwości – szczelność i ekranowanie potwierdzone testami.

Zastosowanie

Dzięki długiemu gwintowi oraz wysokiej ochronie IP i EMC, dławica sprawdza się w wymagających instalacjach przemysłowych i automatyce budynkowej.

• Wprowadzanie miedzianych przewodów ekranowanych w szafach sterowniczych i rozdzielnicach – ochrona sygnałów przed zakłóceniami elektromagnetycznymi.
• Montaż w silnikach i przetwornicach częstotliwości – odporność na wibracje, wilgoć i wysokie ciśnienie wody (IP69).
• Stosowanie w obudowach grubościennych (np. malowanych, anodowanych, powlekanych proszkowo) – długi gwint i dedykowana nakrętka SKINDICHT® SM-PE-M zapewniają skuteczne połączenie wyrównawcze.
• Instalacje zewnętrzne odporne na warunki atmosferyczne – UV i szeroki zakres temperatur umożliwiają pracę w trudnym środowisku.

Wskazówki Montażowe

Montaż dławicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Dławicę instalować w otworze o odpowiedniej średnicy (dla gwintu M20) w obudowie. Przy obudowach malowanych, anodowanych lub powlekanych proszkowo należy bezwzględnie stosować nakrętkę SKINDICHT® SM-PE-M do połączenia wyrównawczego, aby zapewnić przewodność elektryczną. Moment dokręcania oraz przekrój przewodu – zgodnie z dokumentacją techniczną producenta. Przed instalacją upewnić się, że przewód mieści się w zakresie dławienia 7-13 mm i jest odpowiednio przygotowany (ekran miedziany nieuszkodzony). Po montażu sprawdzić szczelność wizualnie i – jeśli to konieczne – testem ciśnieniowym.

FAQ

• Jakie stopnie ochrony IP ma dławica SKINTOP MS-SC-M-XL? Dławica oferuje IP 68 (przy 10 bar przez 30 minut) i IP 69, co oznacza pełną ochronę przed pyłem, długotrwałe zanurzenie pod wysokim ciśnieniem oraz ochronę przed strumieniami wody pod bardzo wysokim ciśnieniem (np. myjki parowe).
• Czy dławica nadaje się do prowadzenia przewodów nieekranowanych? Tak, produkt jest odpowiedni także do przewodów bez płaszcza wewnętrznego, jednak pełne korzyści z EMC uzyskuje się przy stosowaniu przewodów ekranowanych – zintegrowana sprężyna stykowa zapewnia wówczas optymalne połączenie ekranu.
• Co oznacza wariant LF (bez ołowiu) w symbolu produktu? Numery artykułów kończące się na „LF” to wersje bez dodatku ołowiu w stopie mosiądzu. Posiadają identyczne właściwości mechaniczne i elektryczne, a są zgodne z przyszłymi wymogami dyrektywy RoHS, która ogranicza zawartość ołowiu w materiałach elektrotechnicznych.
