Dławica kablowa SKINTOP MS-M BRUSH 63x1,5 plus | 53112681 Lapp Kabel

Opis i Kluczowe Cechy

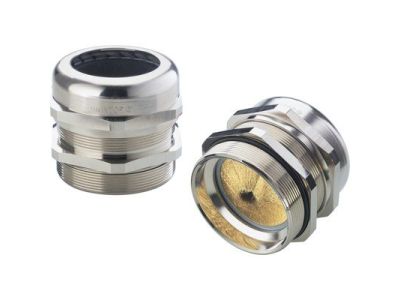

Dławnica kablowa SKINTOP MS-M BRUSH 63x1,5 plus (symbol 53112681) w wersji XL to zaawansowane urządzenie do wprowadzania i uszczelniania kabli w obudowach elektrycznych. Wykonana z niklowanego mosiądzu, charakteryzuje się wyjątkowo długim gwintem przyłączeniowym, dostosowanym do grubościennych obudów. Zapewnia optymalną ochronę przeciwzakłóceniową EMC dzięki innowacyjnej mosiężnej szczoteczce 360°, tworzącej niskooporowy styk z ekranem miedzianego oplotu.

• Gwint M 63 x 1,5 z długim przyłączeniem: Idealna konstrukcja dla obudów o grubych ściankach, zapewniająca stabilne mocowanie i szczelność.
• Zakres dławienia 44–55 mm: Dopasowanie do kabli o średnich średnicach, z możliwością regulacji napięcia zacisku.
• Stopień ochrony IP68/IP69: Odporność na wnikanie wody i pyłu (IP68 – 10 bar, IP69 – odporność na wysokie ciśnienie i temperatury) oraz ochrona przed silnym strumieniem wody.
• Ochrona EMC z mosiężną szczotką 360°: Zapewnia ciągłe połączenie ekranu z dławnicą, eliminując zakłócenia elektromagnetyczne nawet po demontażu i ponownym montażu.
• Odporność UV i chemiczna: Możliwość stosowania na zewnątrz przy zachowaniu parametrów technicznych, odporność na agresywne środowiska chemiczne.

Zgodność z Normami

Dławnica spełnia wymagania norm europejskich dotyczących ochrony przeciwzakłóceniowej (EMC), stopni ochrony IP oraz kompatybilności elektromagnetycznej. Posiada certyfikację zgodną z dyrektywami UE i oznaczenie CE. Przeznaczona do stosowania w systemach sterowania, napędach i instalacjach wymagających wysokiej odporności na zakłócenia.

Zastosowanie

Dławnica kablowa SKINTOP MS-M BRUSH 63x1,5 plus znajduje zastosowanie w systemach wymagających niezawodnego wprowadzenia kabli z zachowaniem integralności ekranowania i szczelności.

• Systemy sterowania i automatyki przemysłowej – ochrona przed zakłóceniami elektromagnetycznymi.
• Silniki i przetwornice częstotliwości – stabilne mocowanie kabli w obudowach o grubych ściankach.
• Zastosowania zewnętrzne – odporność na warunki atmosferyczne i promieniowanie UV.
• Instalacje wymagające wysokiej odporności chemicznej i mechanicznej.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia. Przed montażem należy usunąć ewentualne zadziory z otworu w obudowie i upewnić się, że średnica kabla mieści się w zakresie 44–55 mm. Dławnicę wkręcać ręcznie do oporu, następnie dokręcić kluczem o szerokości 75 mm, zachowując równomierne napięcie. W przypadku obudów malowanych lub powlekanych należy użyć dedykowanej nakrętki wyrównawczej SKINDICHT® SM-PE-M. Po montażu przeprowadzić test szczelności zgodnie z zaleceniami producenta.

FAQ

• Czy dławnica wymaga specjalnego narzędzia do montażu? Tak, do dokręcenia zalecany jest klucz o szerokości 75 mm. Nie należy stosować nadmiernej siły, aby uniknąć uszkodzenia gwintu.
• Jaki jest maksymalny zakres temperatury pracy? Dane produktu nie określają zakresu temperatury, jednak ze względu na konstrukcję i materiały dławnica przeznaczona jest do standardowych warunków przemysłowych (typowo od -20°C do +80°C).
• Czy dławnica nadaje się do kabli ekranowanych? Tak, wyposażona w mosiężną szczotkę 360° zapewnia optymalne połączenie ekranu z dławnicą, gwarantując ochronę EMC.
