Dławica kablowa SKINTOP BS-M 16x1,5 RAL 7001 SGY | 53111610 Lapp Kabel

Opis i Kluczowe Cechy

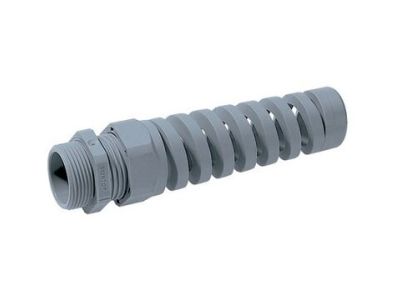

Dławica kablowa SKINTOP® BS-M o symbolu 53111610 to profesjonalny element do ochrony przewodów w miejscach narażonych na intensywne ruchy i zginanie. Wyposażona w gwint M16x1,5, oferuje zakres dławienia od 4 do 10 mm, co pozwala na bezpieczne prowadzenie przewodów o różnej średnicy. Dzięki klasie szczelności IP68 (5 bar przez 30 minut) oraz IP69 zapewnia niezawodną ochronę przed wilgocią i strumieniami wody wysokociśnieniowej. Szerokość klucza 19 mm ułatwia montaż, a kolor srebrnoszary RAL 7001 SGY gwarantuje estetyczny wygląd w standardowych instalacjach.

• Zakres dławienia 4–10 mm: Elastyczne dopasowanie do przewodów o różnej średnicy – jeden produkt do wielu zastosowań.
• Stopień ochrony IP68 (5 bar / 30 min) i IP69: Odporność na długotrwałe zanurzenie oraz mycie strumieniem gorącej wody – idealne do warunków przemysłowych i higienicznych.
• Ochrona przed gięciem zgodna z VDE 0700-1: Zabezpiecza przewód przed pękaniem i uszkodzeniami mechanicznymi w miejscach o dynamicznym ruchu, np. w robotyce.
• Gwint M16x1,5: Standardowy wymiar ułatwiający integrację z puszkami, przepustami i obudowami w szafach sterowniczych.
• Szerokość klucza 19 mm: Szybki i pewny montaż przy użyciu standardowych narzędzi.

Zgodność z Normami

Dławica SKINTOP BS-M spełnia wymagania normy VDE 0700-1 dotyczącej bezpieczeństwa urządzeń elektrycznych, w szczególności ochrony przewodów przed nadmiernym zginaniem. Posiada certyfikat CE oraz deklarowane stopnie ochrony IP68 i IP69 potwierdzone badaniami.

Zastosowanie

Dzięki połączeniu wysokiej szczelności i mechanicznej wytrzymałości dławica sprawdza się w aplikacjach wymagających niezawodności w trudnych warunkach.

• Instalacje oświetleniowe i nagłośnieniowe – ochrona przewodów w miejscach narażonych na drgania i wilgoć.
• Urządzenia ręczne i przenośne – zabezpieczenie przed uszkodzeniami spowodowanymi wielokrotnym zginaniem.
• Robotyka oraz ruchome części maszyn – przewody prowadzone w pętli kablowych lub na prowadnikach.
• Przewody do maszyn przemysłowych, które podczas normalnej pracy są w ciągłym ruchu – zgodność z VDE 0700-1.

Wskazówki Montażowe

Montaż dławicy powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Dławicę wkręca się ręcznie w gwintowany otwór, a następnie dokręca kluczem o szerokości 19 mm z momentem zgodnym z dokumentacją producenta. Przekrój i typ przewodu należy dobrać tak, aby mieścił się w zakresie dławienia 4–10 mm. Po dokręceniu sprawdzić szczelność połączenia.

FAQ

• Czy dławica nadaje się do przewodów giętkich? Tak, produkt jest przeznaczony do ochrony przewodów giętkich i zapewnia ochronę przed pękaniem w miejscach o dynamicznym ruchu.
• Jaki jest rzeczywisty stopień ochrony? Deklarowany jest IP68 (zanurzenie na głębokość 1 m przez 30 min przy ciśnieniu 5 bar) oraz IP69 (odporność na mycie strumieniem wody pod wysokim ciśnieniem i w wysokiej temperaturze).
• Czy można stosować dławicę w aplikacjach spożywczych? Tak, klasa IP69 umożliwia mycie gorącą wodą, co jest wymagane w przemyśle spożywczym, jednak należy dodatkowo sprawdzić kompatybilność materiałową (stal niklowana? – brak informacji, zalecamy kontakt z producentem).
