Dławica kablowa metryczna, V-M16 | 215077 Eaton

Alternatywny kod produktu: V-M16

Opis i Kluczowe Cechy

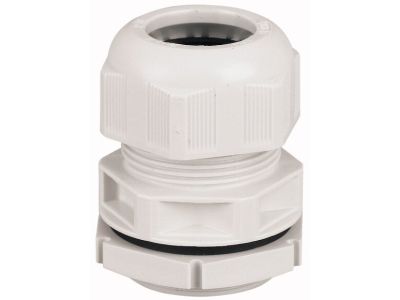

Dławica kablowa metryczna V-M16 (symbol 215077) wykonana z poliamidu w kolorze RAL 7035, przeznaczona do szczelnego wprowadzania przewodów. Gwint M16 i średnica otworu 16,5 mm zapewniają pewne mocowanie kabli NYM, NYY oraz H05VV-F 3x1,5 mm². Stopień ochrony IP68 do 5 bar (30 minut) gwarantuje długotrwałą szczelność w środowiskach wilgotnych i przy ciśnieniu zewnętrznym. Wbudowana obejma odciążająca chroni kabel przed wyrwaniem, a dołączona przeciwnakrętka ułatwia montaż w przepustach.

• Gwint metryczny M16: uniwersalny standard umożliwiający szybki montaż w puszkach i rozdzielnicach.
• Stopień ochrony IP68 do 5 bar (30 min): niezawodne uszczelnienie nawet w warunkach okresowego zanurzenia pod ciśnieniem – bezpieczeństwo instalacji w trudnych środowiskach.
• Klasa palności V2 według UL94: poliamid o ograniczonej palności zwiększa bezpieczeństwo pożarowe instalacji.
• Wbudowana obejma odciążająca i przeciwnakrętka: mechaniczna ochrona przed wyrwaniem kabla oraz łatwe, pewne mocowanie w przepustach.
• Materiał nie zawiera chloru: bezpieczny dla środowiska i zgodny z wymogami ekologicznymi.

Zgodność z Normami

Dławica spełnia wymagania klasy palności V2 zgodnie z normą UL94. Produkt posiada certyfikat CE i jest zgodny z europejskimi standardami dla aparatury elektroinstalacyjnej. Stopień ochrony IP68 potwierdzony testami producenta.

Zastosowanie

Dławica V-M16 sprawdzi się wszędzie tam, gdzie wymagane jest szczelne i mechaniczne odporne wprowadzenie kabla. Przeznaczona do pracy z przewodami NYM, NYY oraz giętkimi H05VV-F.

• Wprowadzenie kabli do rozdzielnic elektrycznych w wilgotnych pomieszczeniach (piwnice, garaże, pralnie).
• Zabezpieczenie złączy w instalacjach narażonych na zachlapanie lub krótkotrwałe zanurzenie (szafy sterownicze na zewnątrz, tunele kablowe).
• Stosowanie w systemach automatyki budynkowej, gdzie wymagana jest wysoka szczelność połączeń.
• Podłączanie urządzeń w przemyśle (pompy, czujniki, oświetlenie zewnętrzne) przy zachowaniu klasy ochrony IP68.

Wskazówki Montażowe

Montaż dławicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed pracą bezwzględnie odłączyć napięcie. Dławicę należy wkręcić w otwór o odpowiednim gwincie M16, dokręcając momentem zgodnym z dokumentacją producenta. Przekrój wprowadzanego kabla powinien mieścić się w zakresie średnic podanym przez producenta (kable NYM 1x16 mm² / 3x1,5 mm² oraz H05VV-F 3x1,5 mm²). Wbudowaną obejmę odciążającą zacisnąć równomiernie, aby nie uszkodzić izolacji. Po montażu sprawdzić szczelność poprzez próbę ciśnieniową, jeśli wymagana.

FAQ

• Czy dławica V-M16 nadaje się do stosowania w wodzie? Tak, posiada stopień ochrony IP68 do 5 bar (przez 30 minut), co pozwala na okresowe zanurzenie pod ciśnieniem. Nie jest jednak przeznaczona do stałego zanurzenia głębinowego.
• Jaki jest zakres średnic obsługiwanych kabli? Dławica przewidziana jest do kabli NYM 1x16 mm² oraz 3x1,5 mm², a także do giętkiego przewodu H05VV-F 3x1,5 mm². Średnica otworu wynosi 16,5 mm.
• Czy dławica zawiera przeciwnakrętkę? Tak, w zestawie znajduje się przeciwnakrętka, która umożliwia pewne zamocowanie dławicy w ściance przepustu lub puszki.
