Dławica kablowa do kabla 6-12mm PG-13,5 IP68 | 89057002 Simet

Opis i Kluczowe Cechy

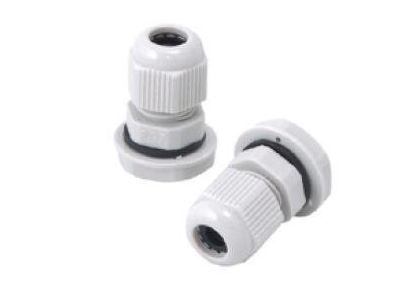

Dławica kablowa o symbolu 89057002 to element przeznaczony do uszczelniania i ochrony wprowadzenia kabla w obudowach elektrycznych. Została zaprojektowana do pracy w warunkach wymagających wysokiej szczelności – stopień ochrony IP68 gwarantuje niezawodną barierę przed pyłem i długotrwałym zanurzeniem w wodzie. Gwint PG-13,5 oraz zakres zaciskania 6–12 mm pozwalają na dopasowanie do szerokiej grupy przewodów.

• Zakres kabla 6–12 mm: uniwersalne dopasowanie do przewodów o średnicy zewnętrznej w tym przedziale, co umożliwia zastosowanie w różnych obwodach bez konieczności wymiany dławicy.
• Gwint PG-13,5: zgodny z popularnym standardem gwintów PG, ułatwia montaż w standardowych otworach obudów i przepustów.
• Stopień ochrony IP68: pełna odporność na pył i długotrwałe zanurzenie w wodzie na określonej głębokości – niezbędna w instalacjach zewnętrznych, przemysłowych i narażonych na wilgoć.
• Konstrukcja uszczelniająca: elastyczna wkładka dociskana nakrętką zapewnia trwałe i równomierne uszczelnienie na całym obwodzie kabla bez ryzyka przecięcia izolacji.
• Prosty montaż bez narzędzi specjalnych: dławicę można zamontować ręcznie lub przy użyciu standardowego klucza, co przyspiesza prace instalacyjne.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich dotyczących stopni ochrony (IP). Posiada oznaczenie CE potwierdzające spełnienie odpowiednich dyrektyw Unii Europejskiej. Brak jest szczegółowych numerów norm w dostarczonych danych – w razie wątpliwości zaleca się weryfikację z dokumentacją producenta.

Zastosowanie

Dławica kablowa typu PG-13,5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szczelne wprowadzenie kabla do obudowy elektrycznej, sterowniczej, zasilającej lub pomiarowej.

• W rozdzielnicach i szafach sterowniczych narażonych na zachlapanie, wilgoć lub mycie ciśnieniowe (myjnie, przemysł spożywczy).
• W instalacjach zewnętrznych – oświetlenie ogrodowe, systemy nawadniania, stacje ładowania pojazdów elektrycznych.
• W obiektach przemysłowych – maszyny, linie produkcyjne, strefy mokre (hale, tunele technologiczne).
• W instalacjach fotowoltaicznych i przepustach dachowych – ochrona przed deszczem i kondensacją wilgoci.

Wskazówki Montażowe

Montaż dławicy kablowej powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV lub powyżej, w zależności od charakterystyki instalacji). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Dławicę montuje się w gwintowanym otworze obudowy (PG-13,5). Kabel należy wprowadzić przez nakrętkę i wkładkę uszczelniającą, a następnie dokręcić nakrętkę z siłą zgodną z dokumentacją producenta – typowo nie przekraczającą momentu 2–4 Nm (szczegółowe wartości sprawdzić w instrukcji). Przekrój kabla powinien mieścić się w zakresie 6–12 mm (średnica zewnętrzna). Po instalacji sprawdzić szczelność wizualnie.

FAQ

• Czy dławica nadaje się do pracy w zanurzeniu? Tak, stopień ochrony IP68 oznacza, że dławica jest odporna na długotrwałe zanurzenie w wodzie na głębokości określonej przez producenta (zwykle do 1–2 m, ale dokładne parametry należy sprawdzić w karcie technicznej).
• Czy mogę użyć dławicy do kabla o średnicy 5 mm? Nie, zakres kabla to 6–12 mm. Kabel o mniejszej średnicy nie zostanie prawidłowo uszczelniony – grozi to utratą szczelności i uszkodzeniem izolacji. Należy dobrać dławicę o odpowiednim zakresie.
• Jakie narzędzia są potrzebne do montażu? W większości przypadków wystarczy ręczne dokręcenie nakrętki. Jeśli wymagany jest zwiększony moment, należy użyć klucza płaskiego odpowiedniego do nakrętki (zewnętrzny sześciokąt). Nie stosować nadmiernej siły, aby nie uszkodzić gwintu lub wkładki.
