Zacisk przyłączeniowy do przewodów okrągłych TA2.5 6 x 14 AWG…2 AWG do 6 kabli 3 szt. akc. do: 3VA51 | 3VA9133-0JF60 Siemens

Alternatywny kod produktu: 3VA91330JF60

Opis i Kluczowe Cechy

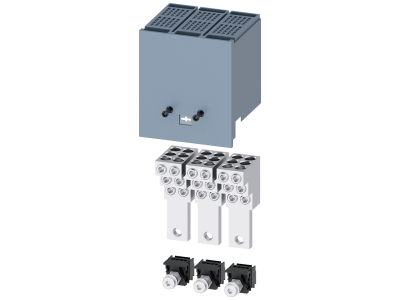

Zacisk przyłączeniowy TA2.5 (symbol 3VA9133-0JF60) to akcesorium do wyłączników kompaktowych 3VA, umożliwiające szybkie i niezawodne podłączenie do 6 przewodów okrągłych o przekrojach od 14 AWG do 2 AWG. Zaprojektowany do pracy z wyłącznikami kompaktowymi, ułatwia montaż instalacji elektrycznych zgodnie z wymaganiami projektowymi.

• 6 miejsc przyłączeniowych: Pozwala na podłączenie do 6 kabli o różnych przekrojach w jednym punkcie, redukując liczbę potrzebnych zacisków i upraszczając okablowanie.
• Zakres przekrojów 14 AWG…2 AWG: Obsługuje przewody od 2,5 mm² do 35 mm², co zapewnia uniwersalność zastosowania w różnych instalacjach.
• Szybki i pewny montaż: Technologia przyłączeniowa ułatwia instalację, skracając czas prac montażowych i minimalizując ryzyko błędów połączeń.
• Kompatybilność z wyłącznikami kompaktowymi 3VA: Został zaprojektowany specjalnie do współpracy z wyłącznikami kompaktowymi, gwarantując pełną funkcjonalność i bezpieczeństwo w rozdzielnicach.
• Trzy sztuki w opakowaniu: Opakowanie zbiorcze zapewnia odpowiednią ilość zacisków do typowych prac instalacyjnych.

Zgodność z Normami

Zacisk TA2.5 spełnia wymogi norm dotyczących techniki przyłączeniowej w aparaturze modułowej, w tym normy IEC 60947-1 i IEC 60947-2. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Zacisk przyłączeniowy TA2.5 przeznaczony jest do instalacji elektrycznych, gdzie wymagane jest równoczesne podłączenie kilku przewodów o różnych przekrojach do wyłączników kompaktowych.

• Montaż w rozdzielnicach elektrycznych – jako część systemu przyłączeniowego dla wyłączników kompaktowych.
• Instalacje przemysłowe – gdzie konieczne jest zwarte i niezawodne okablowanie.
• Projekty budowlane – zapewniające szybkie i bezbłędne podłączenie przewodów wg wymagań technicznych.
• Modernizacje instalacji – ułatwia wymianę starych systemów przyłączeniowych na nowoczesne rozwiązania.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zacisk należy zamontować w dedykowanym miejscu na szynie w wyłączniku kompaktowym 3VA, zgodnie z instrukcją producenta. Przewody należy wprowadzić do otworów przyłączeniowych, docisnąć mechanizmem zaciskowym i sprawdzić pewność połączenia. Należy dobrać odpowiedni moment dokręcania zgodnie z zaleceniami dla danego typu przewodu.

FAQ

• Czy zacisk TA2.5 wymaga użycia specjalnego narzędzia do montażu? Nie – zacisk wyposażony jest w mechanizm samozaciskowy, który pozwala na szybkie i pewne podłączenie przewodów bez konieczności stosowania dodatkowych narzędzi.
• Jaki jest maksymalny prąd, jaki może obsłużyć zacisk TA2.5? Maksymalny prąd nie został określony w dostępnych danych. Należy zapoznać się z dokumentacją techniczną wyłącznika kompaktowego 3VA, do którego zacisk jest przeznaczony.
• Czy zacisk można stosować z innymi markami wyłączników kompaktowych? Zacisk TA2.5 został zaprojektowany specjalnie do współpracy z wyłącznikami kompaktowymi 3VA. Stosowanie z innymi aparatami może nie zapewnić prawidłowej funkcjonalności.
