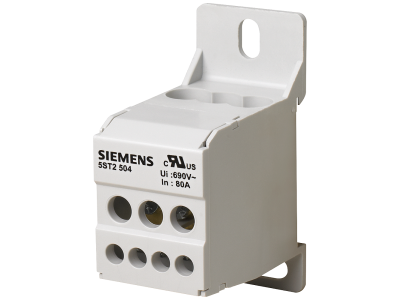

Blok rozdzielczy 1-bieg., 80 A, 690 V wejście: 1x 16 mm2 wyjście: 8x 10 mm2 do montażu na szynie | 5ST2504 Siemens

Opis i Kluczowe Cechy

Blok rozdzielczy 1-biegowy (symbol 5ST2504) o prądzie znamionowym 80 A i napięciu do 690 V to kompaktowe rozwiązanie do rozdziału energii w rozdzielnicach przemysłowych. Przeznaczony do montażu na szynie TH 35 mm, wyposażony w jedno wejście (1x 16 mm²) i osiem wyjść (8x 10 mm²) z zaciskami śrubowymi. Zapewnia niezawodne połączenia i łatwą integrację z aparaturą modułową.

• Prąd znamionowy 80 A: Możliwość obciążenia obwodów o wysokim poborze mocy – idealny do zasilania maszyn i urządzeń przemysłowych.
• Napięcie robocze do 690 V: Kompatybilność z szerokim zakresem instalacji niskiego i średniego napięcia.
• 1x wejście 16 mm² / 8x wyjścia 10 mm²: Elastyczne podłączenie głównego zasilania i rozprowadzenie do ośmiu obwodów o mniejszym przekroju.
• Montaż na szynie 35 mm (TH35): Szybki i stabilny montaż w szafach sterowniczych i rozdzielniach, zgodny z normami DIN.
• Zaciski śrubowe: Trwałe i pewne połączenia, odporne na wibracje, ułatwiające późniejsze serwisowanie.

Zgodność z Normami

Blok rozdzielczy spełnia wymagania normy PN-EN 60947-7-1 dotyczącej wyposażenia rozdzielnic niskiego napięcia. Posiada deklarację zgodności CE i może być stosowany w instalacjach zgodnych z dyrektywami unijnymi.

Zastosowanie

Blok rozdzielczy 1-biegowy 80 A przeznaczony jest do rozdziału energii w rozdzielnicach przemysłowych, maszynach i urządzeniach wymagających niezawodnego zasilania wielu obwodów.

• Zasilanie i rozdział energii w szafach sterowniczych i rozdzielniach nN w zakładach przemysłowych.
• Podłączenie i rozprowadzenie zasilania do oświetlenia, wentylacji i innych obwodów pomocniczych w budynkach użyteczności publicznej.
• Wyposażenie maszyn i urządzeń przemysłowych wymagających wysokiego prądu znamionowego i wielu punktów wyjściowych.
• Montaż w systemach automatyki i sterowania – jako punkt rozdziału sygnałów i zasilania.

Wskazówki Montażowe

Montaż bloku rozdzielczego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Blok montować na szynie TH 35 mm, dokręcając wkręty z odpowiednim momentem (zgodnym z dokumentacją producenta). Zaciski śrubowe dokręcać kluczem dynamometrycznym w celu zapewnienia niezawodnego połączenia. Po montażu przeprowadzić pomiar rezystancji izolacji i sprawdzić poprawność połączeń.

FAQ

• Czy blok może być stosowany w instalacjach 230V? Tak – napięcie robocze do 690 V obejmuje również standardowe instalacje 230V/400V.
• Jakie są zalecane momenty dokręcania zacisków? Dokładne wartości należy sprawdzić w dokumentacji technicznej produktu. Zaleca się użycie klucza dynamometrycznego w celu uniknięcia uszkodzenia zacisków.
• Czy blok posiada zabezpieczenie przeciwprzepięciowe? Parametr ten nie został określony w dostępnych danych. Zabezpieczenie powinno być zapewnione przez odpowiednie zabezpieczenia w instalacji (np. warystory, odgromniki).
