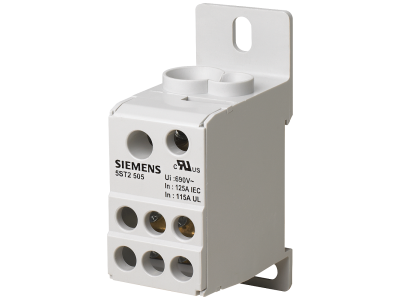

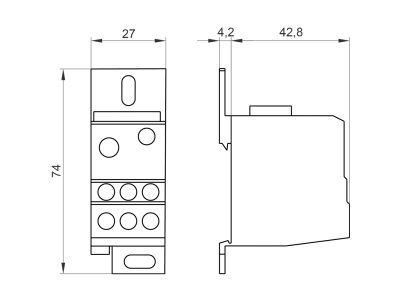

Blok rozdzielczy 1-bieg., 125A, 690V wej.:1x10-35+1x6-16mm2 wyj.: 6x2,5-16mm2 do montażu na szynie | 5ST2505 Siemens

Opis i Kluczowe Cechy

Blok rozdzielczy 1-bieg. 125A (symbol 5ST2505) to kompaktowe rozwiązanie do rozdzielania obwodów elektrycznych w instalacjach niskiego i średniego napięcia. Przeznaczony do montażu na szynie TH35 zgodnej z normą DIN EN 60715. Wytrzymała konstrukcja w obudowie z tworzywa termoutwardzalnego zapewnia izolację klasy I, a szeroki zakres przekrojów przewodów ułatwia podłączanie różnych typów kabli.

• Prąd znamionowy 125A: Niskie straty mocy dzięki optymalnie dobranej ścieżce prądowej – minimalizacja nagrzewania przewodów i bezpieczna praca instalacji.
• Napięcie znamionowe 690V AC: Przeznaczony do pracy w instalacjach przemysłowych i energetycznych, gdzie wymagane są wyższe napięcia robocze.
• Zakres przekrojów przewodów wejścia/wyjścia: Wszechstronna elastyczność – wejście 1x10-35mm² + 1x6-16mm², wyjście 6x2,5-16mm² umożliwia podłączenie zarówno kabli zasilających, jak i obwodów odbiorczych.
• Montaż na szynie TH35: Szybkie i stabilne mocowanie w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych – kompatybilny z większością standardowych osprzętów.
• Obudowa izolacyjna klasy I: Zapewnia dodatkową ochronę przeciwporażeniową i zapobiega zwarciom między sąsiednimi elementami instalacji.

Zgodność z Normami

Blok rozdzielczy spełnia wymagania normy PN-EN 61439-1 dla rozdzielnic i sterownic niskonapięciowych oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury elektrycznej.

Zastosowanie

Blok rozdzielczy 1-bieg. 125A znajduje zastosowanie w instalacjach, gdzie wymagane jest rozdzielenie i zabezpieczenie obwodów elektrycznych o różnym obciążeniu.

• Rozdzielnice i tablice elektryczne w budynkach przemysłowych i użyteczności publicznej.
• Szafy sterownicze maszyn i urządzeń przemysłowych – jako element rozdzielczy w układach napędowych.
• Instalacje fotowoltaiczne – do rozdzielania obwodów DC/AC (w zależności od konfiguracji).
• Obudowy modułowe w układach automatyki budynkowej – dla prostych układów zasilania.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Blok mocuje się na szynie TH35, dokręcając odpowiednie zatrzaski. Przewody należy podłączać zgodnie z oznaczeniami na korpusie, używając odpowiednich końcówek kablowych. Moment dokręcania śrub powinien być zgodny z zaleceniami producenta (zwykle 2-3 Nm). Po montażu należy przeprowadzić pomiary rezystancji izolacji i ciągłości obwodu.

FAQ

• Czy blok może być stosowany w instalacjach 230V? Tak, 690V to maksymalne napięcie znamionowe – blok nadaje się również do pracy w instalacjach 230V/400V AC.
• Jakie narzędzia są potrzebne do montażu? Do montażu wystarczy wkrętarka z końcówką płaska oraz klucz dynamometryczny o zakresie 2-3 Nm do dokręcenia przewodów.
• Czy blok posiada zabezpieczenia przeciwprzepięciowe? Zabezpieczenia przeciwprzepięciowe nie zostały określone w danych produktu – w przypadku wymogu ochrony stosuje się dodatkowe elementy (np. warystory) w instalacji.
