Wyposażenie dodatkowe do 3KF wielkość 2 napęd bezpośredni, szary zamykany w pozycji wył. | 3KF9201-1AA00 Siemens

Alternatywny kod produktu: 3KF92011AA00

Opis i Kluczowe Cechy

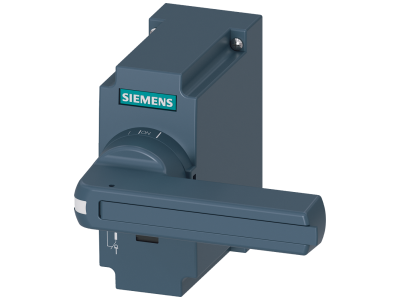

Napęd bezpośredni do rozłączników izolacyjnych i przełączników sieciowych serii 3KF, wielkość 2 (symbol 3KF9201-1AA00). Przeznaczony do bezpośredniego ręcznego sterowania mechanizmem przełącznika, w kolorze szarym, z funkcją mechanicznego zamykania w pozycji wyłączonej. Konstrukcja zapewnia pewną i bezpieczną obsługę rozłącznika, minimalizując ryzyko przypadkowego załączenia obwodu.

• Napęd bezpośredni: Umożliwia szybkie i bezpośrednie przełączanie pozycji rozłącznika bez pośrednictwa dodatkowych mechanizmów, co skraca czas reakcji i zwiększa wygodę obsługi.
• Blokada w pozycji wyłączonej: Mechaniczne zamykanie w stanie OFF zapobiega przypadkowemu załączeniu, zwiększając bezpieczeństwo personelu podczas prac konserwacyjnych i przeglądów.
• Dedykowany do serii 3KF wielkość 2: Idealne dopasowanie do rozłączników izolacyjnych i przełączników sieciowych tej serii, gwarantuje niezawodne działanie, łatwy montaż oraz kompatybilność mechaniczną i funkcjonalną.
• Kolor szary: Uniwersalny wygląd, kompatybilny z typowymi rozdzielnicami i szafami sterowniczymi, ułatwia oznaczenie i identyfikację wizualną.
• Prosty montaż i demontaż: Element można w łatwy sposób zamontować na rozłączniku lub zdemontować w celu zmiany konfiguracji układu, co pozwala na elastyczne dostosowanie zestawu do zmieniających się wymagań.

Zgodność z Normami

Jako oryginalne wyposażenie dodatkowe producenta, produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami jakości. Posiada oznakowanie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Napęd jest integralną częścią systemu rozłączników 3KF, które spełniają rygorystyczne wymagania norm IEC/EN 60947-3 dla rozłączników izolacyjnych.

Zastosowanie

Napęd bezpośredni 3KF9201-1AA00 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i budynkowych, gdzie wymagane jest bezpieczne i niezawodne ręczne odłączanie napięcia. Idealnie sprawdza się w szafach sterowniczych, rozdzielnicach głównych oraz w obwodach zasilania maszyn i urządzeń.

• Ręczne załączanie/wyłączanie obwodów głównych w rozdzielnicach i szafach sterowniczych.
• Funkcja wyłącznika awaryjnego (stop bezpieczeństwa) umożliwiająca szybkie odłączenie zasilania w sytuacjach zagrożenia.
• Blokada w pozycji wyłączonej – zabezpieczenie przed nieuprawnionym lub przypadkowym załączeniem podczas prac konserwacyjnych i serwisowych.
• Element wyposażenia dodatkowego w systemach automatyki przemysłowej i zarządzania energią, gdzie wymagana jest wysoka niezawodność i przejrzystość obsługi.

Wskazówki Montażowe

Montaż napędu należy wykonać wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od całego układu i upewnić się, że rozłącznik znajduje się w pozycji wyłączonej. Napęd mocuje się bezpośrednio na rozłączniku 3KF zgodnie z instrukcją producenta. Nie jest wymagana szyna TH35 – element montuje się na korpusie urządzenia. Po zamocowaniu sprawdzić poprawność działania mechanizmu blokady w pozycji OFF. Nie dokręcać śrub z nadmierną siłą; zalecany moment dokręcania należy przyjąć z dokumentacji technicznej rozłącznika.

FAQ

• Czy napęd jest podświetlany? Nie, napęd bezpośredni 3KF9201-1AA00 nie posiada elementów podświetlających LED ani neonówek. Jest to wyłącznie mechaniczny element sterujący do ręcznego przełączania pozycji rozłącznika.
• Jaki jest stopień ochrony IP napędu? Stopień ochronny nie został określony w danych produktu. W praktyce ochronność IP zależy od rozłącznika i obudowy, w której zamontowany jest cały zestaw. Dla pracy w suchych pomieszczeniach wewnątrz rozdzielnic przyjmuje się zwykle minimum IP20.
• Czy napęd pozwala na zablokowanie kłódką w pozycji wyłączonej? Tak, napęd został zaprojektowany z funkcją zamykania w pozycji wyłączonej. Mechanizm umożliwia zastosowanie blokady mechanicznej (np. kłódki lub wkładki z zamkiem) w celu uniemożliwienia przypadkowego lub nieuprawnionego załączenia rozłącznika.
