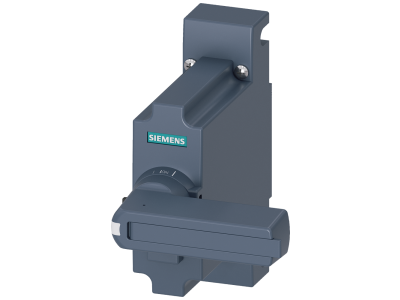

Wyposażenie dodatkowe do 3KF wielkość 1 napęd bezpośredni, szary zamykany w pozycji wył. | 3KF9101-1AA00 Siemens

Alternatywny kod produktu: 3KF91011AA00

Opis i Kluczowe Cechy

Wyposażenie dodatkowe do rozłączników izolacyjnych 3KF wielkość 1 – napęd bezpośredni o symbolu 3KF9101-1AA00. Ten szary napęd z funkcją zamykania w pozycji wyłączonej umożliwia wygodne i bezpieczne ręczne sterowanie rozłącznikiem w rozdzielnicach. Konstrukcja mechaniczna gwarantuje niezawodną pracę bez konieczności zasilania pomocniczego.

• Napęd bezpośredni: Bezpośrednie, mechaniczne połączenie z wałem rozłącznika – natychmiastowa reakcja na ruch dźwigni, brak opóźnień i niezawodność nawet przy braku napięcia pomocniczego.
• Kolor szary: Uniwersalny wygląd pasujący do standardowych rozdzielnic przemysłowych i budynkowych – nie rzuca się w oczy, zachowuje estetykę instalacji.
• Zamykany w pozycji wyłączonej: Blokada mechaniczna uniemożliwiająca przypadkowe załączenie – kluczowa dla bezpieczeństwa podczas prac konserwacyjnych i serwisowych.
• Przeznaczony do 3KF wielkość 1: Idealne dopasowanie do rozłączników izolacyjnych i przełączników sieciowych serii 3KF – łatwy montaż bez przeróbek.
• Mechaniczna sygnalizacja położenia: Wyraźny wskaźnik wizualny pozycji „Włączony” / „Wyłączony” – szybka ocena stanu obwodu nawet z daleka.

Zgodność z Normami

Napęd bezpośredni 3KF9101-1AA00 stanowi część systemu wyposażenia dodatkowego do rozłączników izolacyjnych 3KF. Produkt spełnia wymagania odpowiednich norm europejskich dla akcesoriów stosowanych w aparaturze rozdzielczej i posiada certyfikat CE. W połączeniu z kompatybilnym rozłącznikiem zapewnia bezpieczną pracę zgodną z wymogami dla urządzeń odłączających.

Zastosowanie

Napęd bezpośredni służy do ręcznego załączania i wyłączania rozłączników izolacyjnych 3KF w rozdzielnicach głównych oraz podrozdzielniach. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia i możliwość blokady w pozycji wyłączonej.

• Bezpieczne odłączanie napięcia w obwodach przemysłowych i budynkowych podczas konserwacji lub awarii.
• Sterowanie odłącznikiem głównym w rozdzielnicach, umożliwiające odcięcie zasilania całej instalacji.
• Uzupełnienie systemów automatyki budynkowej – jako element ręcznego wyłącznika bezpieczeństwa przed szafą sterowniczą.
• Praca w warunkach wymagających wizualnego potwierdzenia stanu wyłączonego (blokada w pozycji OFF).

Wskazówki Montażowe

Montaż napędu bezpośredniego na rozłączniku izolacyjnym 3KF wielkość 1 powinien być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Postępuj zgodnie z instrukcją montażu dostarczoną przez producenta. Upewnij się, że napęd jest prawidłowo zablokowany w pozycji wyłączonej przed przystąpieniem do jakichkolwiek czynności na stykach rozłącznika. Do montażu nie jest wymagana szyna DIN – napęd mocuje się bezpośrednio do mechanizmu rozłącznika.

FAQ

• Czy napęd jest podświetlany? Nie, napęd bezpośredni 3KF9101-1AA00 jest elementem mechanicznym i nie posiada wbudowanego podświetlenia. Stan pracy określa się na podstawie położenia dźwigni oraz wizualnego wskaźnika na rozłączniku.
• Jaki stopień ochrony ma napęd? Producent nie określa osobnego stopnia ochrony IP dla samego napędu. Ochrona kompletnego urządzenia zależy od obudowy rozłącznika i warunków instalacji. Standardowo aparatura w rozdzielnicy osiąga co najmniej IP20.
• Czy ten napęd można stosować jako wyłącznik bezpieczeństwa? Tak, rozłączniki izolacyjne 3KF wyposażone w ten napęd spełniają funkcję odłącznika izolacyjnego. Funkcja zamykania w pozycji wyłączonej dodatkowo zabezpiecza przed przypadkowym załączeniem, co jest wymagane przy pracach serwisowych.
